Đồng Hồ Đo Áp Suất Màng Là Gì?

Đồng hồ đo áp suất màng (Diaphragm Pressure Gauge) là thiết bị đo áp suất cơ học chuyên dùng cho các môi trường có độ nhớt cao, môi chất kết tinh, ăn mòn hoặc chứa tạp chất.

Thiết bị hoạt động dựa trên cơ chế biến dạng của màng ngăn đàn hồi để đo áp suất và hiển thị giá trị lên mặt đồng hồ. Nhờ cấu tạo đặc biệt, đồng hồ áp suất màng giúp bảo vệ hệ thống đo khỏi hiện tượng tắc nghẽn hoặc hư hỏng do lưu chất đặc.

Đồng hồ thường được sử dụng trong các ngành công nghiệp như:

• Hóa chất
• Hóa dầu
• Thực phẩm
• Dược phẩm
• Xử lý nước
• Nhà máy điện
• Công nghiệp môi trường

Đây là dòng đồng hồ áp suất chuyên dụng cho các hệ thống yêu cầu độ an toàn và độ bền cao trong môi trường làm việc khắc nghiệt.

Đặc Điểm Nổi Bật Của Đồng Hồ Áp Suất Màng

Đồng hồ đo áp suất màng được sử dụng rộng rãi nhờ các ưu điểm nổi bật như:

• Đo chính xác trong môi trường lưu chất nhớt hoặc kết tinh
• Chống ăn mòn và chống tắc nghẽn hiệu quả
• Thiết kế chắc chắn, độ bền cao
• Khả năng chống quá áp tốt
• Phù hợp cho môi trường rung động mạnh
• Dễ vệ sinh và bảo trì
• Đa dạng kiểu kết nối ren hoặc mặt bích
• Vật liệu inox chống xâm thực tốt
• Hoạt động ổn định trong môi trường công nghiệp nặng

Đặc biệt, đồng hồ áp suất dạng màng được thiết kế theo tiêu chuẩn EN 837-3, đáp ứng yêu cầu kỹ thuật cao trong các hệ thống công nghiệp hiện đại.

Thông Số Kỹ Thuật Tham Khảo

Kích thước mặt đồng hồ

• 63 mm
• 100 mm
• 150 mm
• 200 mm

Vật liệu thân vỏ

• Inox 304
• Inox 316
• Đồng

Kiểu kết nối

• Lắp ren
• Lắp bích

Kích cỡ chân ren

• 1/4”
• 3/8”
• 1/2”
• 3/4”
• 1”
• 1-1/4”

Kiểu lắp đặt

• Chân đứng
• Chân sau
• Chân lệch tâm
• Chân đồng

Kiểu đồng hồ

• Có dầu
• Không dầu

Tiêu chuẩn bảo vệ

• IP65
• IP67
• IP68

Độ chính xác

• Class 1.0
• Class 1.6
• Class 2.5

Dải đo áp suất

• -600 mbar đến +600 mbar
• Hoặc theo yêu cầu hệ thống

Nhiệt độ làm việc

• -20°C đến 65°C

Môi chất sử dụng

• Khí
• Hơi
• Chất lỏng công nghiệp

Cấu Tạo Đồng Hồ Đo Áp Suất Màng

Đồng hồ áp suất màng bao gồm các bộ phận chính như:

• Mặt đồng hồ hiển thị
• Kim chỉ áp suất
• Bộ truyền động cơ khí
• Ống Bourdon
• Màng ngăn đàn hồi
• Buồng chứa dầu silicon
• Chân kết nối ren hoặc mặt bích

Phần màng ngăn thường được chế tạo bằng inox, PTFE, Hastelloy hoặc tantali nhằm tăng khả năng chống ăn mòn trong môi trường hóa chất mạnh.

Nguyên Lý Hoạt Động

Khi áp suất từ môi chất tác động lên màng ngăn, lớp màng sẽ biến dạng theo mức áp suất tương ứng.

Lực tác động này được truyền thông qua dầu silicon đến ống Bourdon bên trong đồng hồ. Sau đó, hệ thống truyền động cơ khí sẽ làm kim đồng hồ quay và hiển thị giá trị áp suất trên mặt số.

Nhờ cấu tạo dạng màng, thiết bị có thể ngăn lưu chất tiếp xúc trực tiếp với cơ cấu đo, giúp tăng tuổi thọ và độ ổn định khi vận hành.

Ưu Điểm Của Đồng Hồ Áp Suất Màng

So với đồng hồ áp suất thông thường, đồng hồ đo áp suất màng có nhiều ưu điểm nổi bật:

• Bảo vệ hệ thống đo khỏi môi chất ăn mòn
• Hạn chế tắc nghẽn do chất lỏng đặc hoặc kết tinh
• Chịu được rung động và áp suất thay đổi liên tục
• Độ bền cao trong môi trường công nghiệp
• Dễ thay thế và bảo trì
• Đáp ứng yêu cầu vệ sinh trong ngành thực phẩm và dược phẩm

Ngoài ra, thiết bị còn có khả năng chống quá tải lên đến 5 lần giá trị thang đo trong nhiều ứng dụng đặc biệt.

Ứng Dụng Trong Công Nghiệp

Đồng hồ đo áp suất màng được sử dụng phổ biến trong:

• Nhà máy hóa chất
• Hệ thống hóa dầu
• Công nghiệp thực phẩm
• Dược phẩm
• Nhà máy điện
• Công nghệ môi trường
• Khai thác mỏ
• Hệ thống xử lý nước
• Thiết bị áp lực
• Dây chuyền sản xuất công nghiệp

Thiết bị đặc biệt phù hợp cho các môi trường có:

• Lưu chất nhớt
• Chất ăn mòn
• Chất kết tinh
• Hơi nóng
• Áp suất rung động cao

Phân Loại Đồng Hồ Đo Áp Suất Màng

Đồng Hồ Áp Suất Màng Inox

Được chế tạo hoàn toàn bằng inox giúp:

• Chống ăn mòn cao
• Độ bền tốt
• Phù hợp môi trường hóa chất

Đồng Hồ Áp Suất Màng Có Dầu

Ưu điểm:

• Chống rung hiệu quả
• Tăng tuổi thọ bộ truyền động
• Hiển thị ổn định hơn

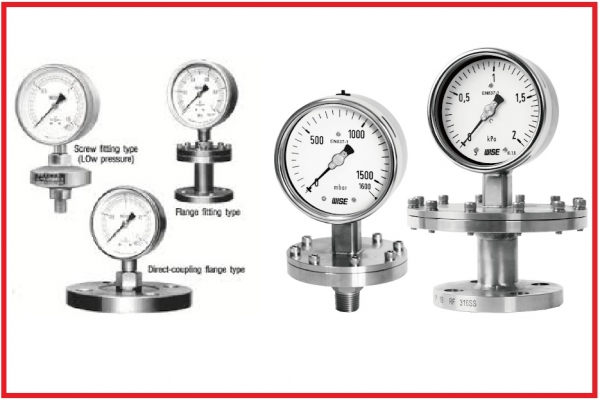

Đồng Hồ Áp Suất Màng Mặt Bích

Thường sử dụng trong:

• Đường ống lớn
• Hệ thống áp suất cao
• Nhà máy công nghiệp nặng
