ĐỒNG HỒ ĐO ÁP SUẤT ÂM DƯƠNG – COMPOUND PRESSURE GAUGE | PM-E.VN

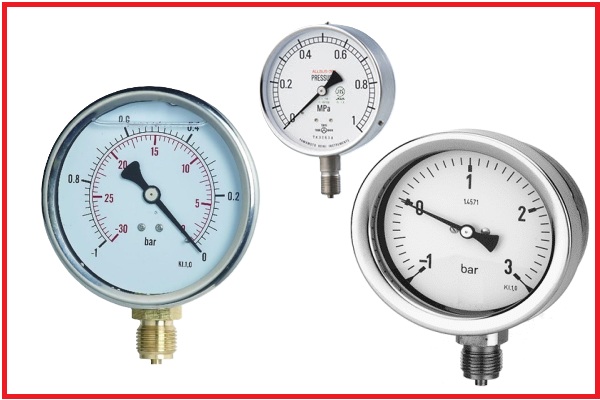

Đồng Hồ Đo Áp Suất Âm Dương Là Gì?

Đồng hồ đo áp suất âm dương (Compound Pressure Gauge) là thiết bị dùng để đo đồng thời áp suất chân không và áp suất dương trong cùng một hệ thống.

Khác với đồng hồ áp suất thông thường chỉ đo áp lực dương, loại đồng hồ này có thể hiển thị:

• Áp suất âm (Vacuum Pressure)
• Áp suất dương (Positive Pressure)

Thiết bị thường được sử dụng trong hệ thống khí nén, bơm hút chân không, đường ống công nghiệp và các ứng dụng cần giám sát áp suất hai chiều.

Đặc Điểm Của Đồng Hồ Áp Suất Âm Dương

Về cấu tạo, đồng hồ áp suất âm dương tương tự đồng hồ áp suất cơ học thông thường nhưng được thiết kế với thang đo đặc biệt gồm cả giá trị âm (-) và dương (+).

Các đơn vị đo phổ biến:

• Bar
• PSI
• MPa
• kg/cm²

Trong đó, thang đo âm phổ biến nhất là:

• -1 bar đến 0 bar

Kết hợp với dải áp suất dương như:

• 0 ~ 3 bar
• 0 ~ 5 bar
• 0 ~ 10 bar
• 0 ~ 24 bar

Ví dụ:
Đồng hồ dải đo -1…6 bar sẽ hiển thị:

• Áp suất chân không từ -1 đến 0 bar
• Áp suất dương từ 0 đến 6 bar

Việc lựa chọn dải đo phù hợp giúp đồng hồ hoạt động ổn định và hạn chế sai số trong quá trình sử dụng.

Ưu Điểm Nổi Bật

Đồng hồ đo áp suất âm dương được sử dụng phổ biến nhờ các ưu điểm như:

• Theo dõi đồng thời áp suất chân không và áp suất dương
• Thiết kế nhỏ gọn, dễ lắp đặt
• Độ chính xác cao
• Hoạt động ổn định trong môi trường công nghiệp
• Nhiều dải đo và kích thước lựa chọn
• Chống ăn mòn với vật liệu inox
• Phù hợp cho cả khí và chất lỏng

Thông Số Kỹ Thuật Tham Khảo

• Vật liệu vỏ: Inox 304
• Chân kết nối: inox hoặc đồng
• Kiểu ren: BSP / NPT
• Kiểu lắp: chân đứng, chân sau, chân sau lệch tâm, gắn bảng
• Kích thước mặt: 63 mm / 100 mm / 150 mm / 200 mm
• Dải đo:
  • -1…0.6 bar
  • -1…1.5 bar
  • -1…3 bar
  • -1…5 bar
  • -1…9 bar
  • -1…24 bar
• Môi chất sử dụng: khí, nước, hơi và chất lỏng công nghiệp

Nguyên Lý Hoạt Động

Khi áp suất từ hệ thống tác động vào bộ cảm biến bên trong đồng hồ, cơ cấu Bourdon sẽ biến dạng và truyền chuyển động cơ học đến kim hiển thị.

Nếu hệ thống tạo chân không, kim sẽ di chuyển về vùng áp suất âm (-).

Nếu áp suất tăng dương, kim sẽ hiển thị trên vùng áp suất dương (+).

Cơ chế này cho phép người vận hành dễ dàng theo dõi trạng thái làm việc của hệ thống trong nhiều điều kiện áp suất khác nhau.

Ứng Dụng Trong Thực Tế

Đồng hồ áp suất âm dương được sử dụng trong nhiều lĩnh vực công nghiệp như:

• Hệ thống bơm chân không
• Hệ thống khí nén
• Đường ống điều áp
• Thiết bị phòng thí nghiệm
• Máy đóng gói chân không
• Hệ thống xử lý nước
• Công nghiệp thực phẩm và dược phẩm
• Hệ thống HVAC
• Dây chuyền sản xuất công nghiệp

Trong một số hệ thống tự động, đồng hồ áp suất âm dương 3 kim còn được sử dụng để điều khiển đóng/mở bơm hút và công tắc áp suất.

Hướng Dẫn Lựa Chọn Đồng Hồ Áp Suất Âm Dương

Để lựa chọn đúng loại đồng hồ phù hợp, cần quan tâm đến các yếu tố sau:

Dải đo áp suất

Nên chọn dải đo lớn hơn áp suất làm việc thực tế để tăng tuổi thọ và giảm sai số.

Môi trường sử dụng

• Môi trường hóa chất hoặc nước thải nên sử dụng vật liệu inox
• Môi trường thực phẩm và dược phẩm nên dùng đồng hồ dạng màng

Kiểu kết nối

Lựa chọn chân đứng, chân sau hoặc lắp bảng tùy theo vị trí lắp đặt thực tế.

Đơn vị đo

• Bar: phổ biến tại Châu Âu
• PSI: phổ biến tại Mỹ
• MPa / kPa: phổ biến tại Châu Á

PM-E.VN – Nhà Cung Cấp Đồng Hồ Áp Suất Chính Hãng

PM-E.VN – Công ty Kỹ Thuật Phúc Minh (Phuc Minh Engineering) chuyên phân phối đồng hồ áp suất, van công nghiệp và thiết bị đo lường cho nhiều lĩnh vực công nghiệp tại Việt Nam.

Các sản phẩm do PME cung cấp được nhập khẩu từ Nhật Bản, Hàn Quốc và Châu Âu, đáp ứng tiêu chuẩn kỹ thuật cho các nhà máy và dự án công nghiệp.

Chúng tôi hiện là đối tác của nhiều thương hiệu uy tín như:

• YAMAMOTO KEIKI
• WIKA
• WISE

Vì Sao Nên Chọn PM-E.VN?

• Hàng nhập khẩu chính hãng
• Đầy đủ CO-CQ
• Tư vấn kỹ thuật chuyên sâu
• Đa dạng dải đo và kiểu kết nối
• Giá cạnh tranh cho dự án và đại lý
• Hỗ trợ giao hàng toàn quốc

Đội ngũ kỹ thuật PME luôn sẵn sàng hỗ trợ khách hàng lựa chọn thiết bị phù hợp với từng hệ thống áp suất và ứng dụng công nghiệp thực tế.
