Đồng hồ đo lưu lượng kiểu xoáy Vortex

VFM60MV – Lưu lượng kế vortex đa biến cho hơi nước

Giá: Liên hệ

Model: VFM60MV

Hơi nước là chất mang nhiệt được sử dụng nhiều nhất trong tất cả các ngành công nghiệp, bao gồm điện lực, thép, ô tô, dệt may, hóa chất, v.v. Việc đo lường hơi nước chính xác và tin cậy là rất quan trọng đối với người sử dụng nhằm tối ưu chi phí.

Xuất xứ: Trung Quốc

Đặt hàng

Mô tả sản phẩm Download Catalogue Đánh giá

VFM60MV – Lưu lượng kế vortex đa biến cho hơi nước

Sự thay đổi về áp suất và nhiệt độ có ảnh hưởng lớn đến mật độ của hơi nước. Vì vậy, việc áp dụng bù trừ mật độ theo nhiệt độ và áp suất (T&P compensation) là rất quan trọng để đạt được kết quả đo chính xác.

Lưu lượng kế vortex đa biến VFM60MV dùng để đo lưu lượng khối hơi nước dựa trên nguyên lý dải xoáy Karman, kết hợp bù nhiệt độ và áp suất để tính trực tiếp lưu lượng khối.

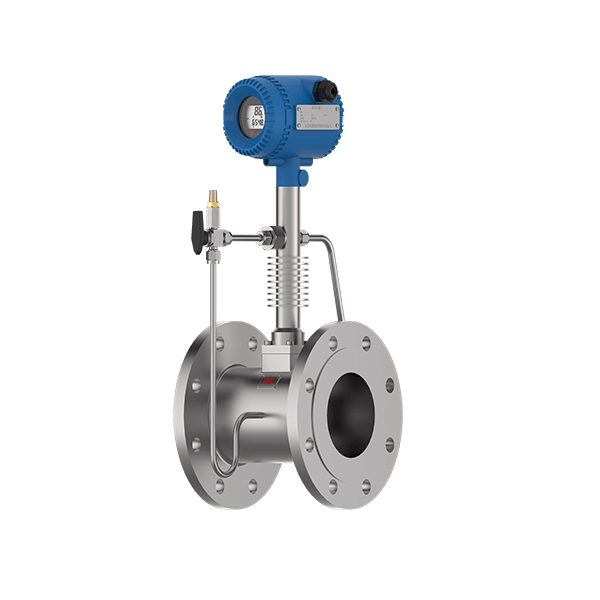

Lưu lượng kế vortex đa biến cho hơi nước VFM60MV

Đặc tính

Tính năng của lưu lượng kế vortex cho hơi nước VFM60MV

Độ nhạy cực cao, lưu lượng tối thiểu xuống tới 2 m/s
Tỷ lệ đo rộng 1:35
Công nghệ cảm biến kép độc quyền giúp chống rung hiệu quả
Lưu lượng kế đa biến: đo lưu lượng, nhiệt độ, áp suất; hỗ trợ đo FAD
Không có bộ phận chuyển động, tổn thất áp suất rất nhỏ
Tính toán mật độ và lưu lượng khối mà không cần thiết bị cảm biến riêng
Có chức năng bù mật độ, không cần máy tính lưu lượng
Tích hợp bảo vệ mật khẩu và tự chẩn đoán

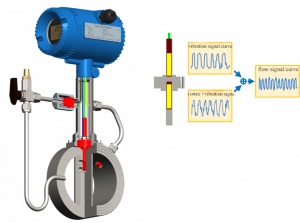

Khả năng chống rung cao

Thiết kế cảm biến kép đã được cấp bằng sáng chế và sử dụng bộ truyền tín hiệu VPA60 mới nhất, giúp phát hiện và loại bỏ tín hiệu rung, đảm bảo hiệu suất chống rung tối ưu.

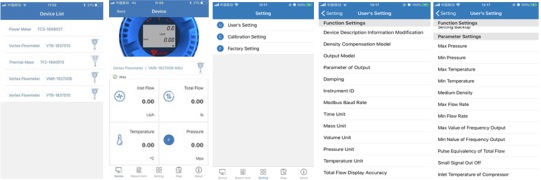

Kết nối Bluetooth

Cài đặt thông số và chức năng qua ứng dụng Comate Bluetooth
Tự động kiểm tra cài đặt trên hệ thống PHM
Phân tích tín hiệu và dữ liệu lưu lượng
Chẩn đoán từ xa

Thông số kỹ thuật

Dải đo của lưu lượng kế vortex hơi nước dòng VFM60MV

Môi chất (Medium)	Vận tốc tối thiểu	Vận tốc tối đa
Khí (Gas)	6m/s for DN15, DN20	60m/s (196.9 ft/s)
	(19.7 ft/s) for 0.5″ and 0.75″
	4m/s, DN25、DN32
	(13.1 ft/s) for 1″ and 1.25″
	2m/s, DN40 ~ DN300
	(6.7 ft/s) for 1.5″ ~ 1.2″
Hơi nước (Steam)	6m/s for DN15, DN20	70m/s (229.7 ft/s)
	(19.7 ft/s) for 0.5″ and 0.75″
	4m/s, DN25、DN32
	(13.1 ft/s) for 1″ and 1.25″
	2m/s, DN40 ~ DN300
	(6.7 ft/s) for 1.5″ ~ 1.2″
Chất lỏng (Liquid)	0.3m/s (1 ft/s)	7m/s (23 ft/s)

Thông số kỹ thuật của dòng lưu lượng kế vortex VFM60

Kiểu kết nối (End connection)	Mặt bích	DN15~DN300 or 0.5 inch to 12 inch
Kiểu kết nối (End connection)	Kẹp Wafer	DN15~DN300 or 0.5 inch to 12 inch
Nhiệt độ môi chất (Medium temperature)	Tiêu chuẩn (Standard)	-40 ~ 150 ℃ or -40 ~ 302 ℉
	Trung bình (Medium)	-40 ~ 250 ℃ or -40 ~ 482 ℉
	Cao (High)	-40 ~ 350 ℃ or -40 ~ 662 ℉
Nguồn cấp (Power supply)	4~20mA 2 Tín hiệu 2 dây	13.5 ~ 42V
	VFM60MV với 4~20mA (2 dây)	15.5 ~ 42V
	Giao thức truyền thông Modbus RTU	Dòng tiêu thụ Iq < 9mA, nguồn cấp 13.4 ~ 42V
Độ chính xác (Reynolds and accuracy)	Khí Gas/ Hơi nóng steam (m³/h)	±1%RD（Re ≥ 20000）
	Khí Gas/ Hơi nóng steam (m³/h)	±2%RD（10000 < Re < 20000）
	Chất lỏng / Liquid (m³/h)	±0.75%RD（Re ≥ 20000）
	Chất lỏng / Liquid (m³/h)	±2%RD（10000 < Re < 20000）
	Khí Gas/ Hơi nóng steam (m³/h)	±1.5%RD（Re ≥ 20000）
	Khí Gas/ Hơi nóng steam (m³/h)	±2.5%RD（10000 < Re < 20000）
Tỷ lệ đo (Turndown ratio)	Khí / Gas	1:30
	Hơi nóng / Steam	1:35
	Chất lỏng / Liquid	1:22
Độ lặp lại (Repeatability)	Lưu lượng theo thể tích / Volume flow	±0.3%
	Lưu lượng theo khối lượng / Mass flow	±0.3%
	Nhiệt độ / Temperature	±0.05 ℃
	Áp suất / Pressure	±0.05%FS

Yêu cầu đoạn ống thẳng đầu vào / đầu ra (Upstream/Downstream requires)		15 x D / 5 x D
		Chi tiết vui lòng tham khảo thêm
Độ nhớt cho phép (Viscosity allowance)		DN15 or 0.5 inch ≤ 4mPas
		DN25 or 1 inch ≤ 5mPas
		DN40~DN300 or 1.5~12 inch ≤ 7mPas
Khả năng chống rung (Anti-vibration (both punch and fixed freq))		0.5g
Hiển thị (Display)		Màn hình hiển thị LCD
Đo hơi bão hòa / hơi quá nhiệt (Saturated /superheated steam measurement)		Hỗ trợ HART
Khí tự nhiên / khí sinh học (Natural gas/Biogas, ect)		HART (phiên bản V5, V7) / Modbus-RTU / tín hiệu xung
Giao tiếp (Communication)		HART(phiên bản V5, V7)/ Modbus-RTU/ tín hiệu xung
Chống cháy nổ (Explosive proof)		NEPSI Ex d II c T3 Gb

Lựa chọn model

1	Loại model	VFM60-MV	Lưu lượng kế khối kiểu vortex có tích hợp cảm biến nhiệt độ RTD và cảm biến áp suất	Tiêu chuẩn/Standard
1	Loại model	VFM60-N	Lưu lượng kế kiểu vortex không tích hợp cảm biến nhiệt độ RTD và cảm biến áp suất	Lựa chọn thêm/Option
2	Chất lưu	1	Chất lỏng / Liquid	Lựa chọn thêm/Option
		2	Khí / Gas	Tiêu chuẩn/Standard
		3	Hơi nóng / Steam	Lựa chọn thêm/Option
3	Kết nối	IN	Dạng chèn (chỉ dùng cho DN300 ~ DN1000 hoặc 12 inch ~ 40 inch)	Lựa chọn thêm/Option
		WC	Kiểu wafer với mặt bích thép carbon, áp suất tối đa 16 barG (232 psiG) (DN15 ~ DN300)	Tiêu chuẩn/Standard
		WF	Kiểu wafer với mặt bích inox, áp suất tối đa 16 barG (232 psiG) (DN15 ~ DN300)	Lựa chọn thêm/Option
		D1	Mặt bích tiêu chuẩn DIN PN16, áp suất tối đa 16 barG (232 psiG) (DN15 ~ DN300)	Lựa chọn thêm/Option
		D2	Mặt bích tiêu chuẩn DIN PN25, áp suất tối đa 25 barG (362 psiG) (DN15 ~ DN300)	Lựa chọn thêm/Option
		D3	Mặt bích tiêu chuẩn DIN PN40, áp suất tối đa 40 barG (580 psiG) (DN15 ~ DN300)	Lựa chọn thêm/Option
		D4	Mặt bích tiêu chuẩn DIN PN63, áp suất tối đa 63 barG (913 psiG) (DN15 ~ DN300)	Lựa chọn thêm/Option
		C1	Mặt bích tiêu chuẩn ANSI Class 150, áp suất tối đa 16 barG (232 psiG) (0.5 inch ~ 12 inch)	Lựa chọn thêm/Option
		C2	Flanged ANSI CL300 up to 40 barG (580 psiG) (0.5 inch~12 inch)	Lựa chọn thêm/Option
		C3	Mặt bích tiêu chuẩn ANSI Class 300, áp suất tối đa 40 barG (580 psiG) (0.5 inch ~ 12 inch)	Lựa chọn thêm/Option
		J1	JIS 10K up to 16 barG (232 psiG) (DN15~DN300)	Lựa chọn thêm/Option
		J2	JIS 20K up to 40 barG (580 psiG) (DN15~DN300)	Lựa chọn thêm/Option
		J3	JIS 30K up to 63 barG (913 psiG) (DN15~DN300)	Lựa chọn thêm/Option
4	Vật liệu tiếp xúc môi chất	1	OCr18Ni9(304)	Tiêu chuẩn/Standard
		2	Inox 316	Lựa chọn thêm/Option
		Q	Khác	Lựa chọn thêm/Option
5	Nhiệt độ môi chất	N	Bộ phận tiếp xúc môi chất chưa qua xử lý tẩy dầu mỡ	Tiêu chuẩn/Standard
5	Nhiệt độ môi chất	D	Bộ phận tiếp xúc môi chất đã khử dầu mỡ dùng cho ứng dụng đo oxy	Lựa chọn thêm/Option
6	Nhiệt độ môi chất	N	T≤150℃	Tiêu chuẩn/Standard
		S	T≤250℃ (kẹp wafer hoặc mặt bích)	Lựa chọn thêm/Option
		H	T≤350℃ (kẹp wafer hoặc mặt bích)	Lựa chọn thêm/Option
7	Bộ truyền tín hiệu	ML1	Bộ truyền tín hiệu tích hợp, đa biến, Bluetooth, RS485, tín hiệu xung	Tiêu chuẩn/Standard
		ML2	Bộ truyền tín hiệu tích hợp, đa biến, Bluetooth, tín hiệu xung, 4 dây 4–20mA	Lựa chọn thêm/Option
		ML3	Bộ truyền tín hiệu tích hợp, đa biến, Bluetooth, RS485, tín hiệu xung, 4 dây 4–20mA	Lựa chọn thêm/Option
		ML4	Bộ truyền tín hiệu tích hợp, đa biến, Bluetooth, tín hiệu xung, 4 dây HART trên nền 4–20mA	Lựa chọn thêm/Option
		ML5	Bộ truyền tín hiệu tích hợp, đa biến, tín hiệu xung, 2 dây 4–20mA	Lựa chọn thêm/Option
		ML6	Bộ truyền tín hiệu tích hợp, đa biến, tín hiệu xung, 2 dây HART trên nền 4–20mA	Lựa chọn thêm/Option
		MR1	Bộ truyền tín hiệu rời (màn hình kép), đa biến, Bluetooth, RS485, tín hiệu xung	Lựa chọn thêm/Option
		MR2	“Bộ truyền tín hiệu rời (màn hình kép), đa biến, Bluetooth, RS485, tín hiệu xung, 4 dây 4–20mA	Lựa chọn thêm/Option
		NL1	Bộ truyền tín hiệu tích hợp, Bluetooth, RS485, tín hiệu xung	Lựa chọn thêm/Option
		NL3	Integral transmitter , bluetooth, RS485, pulse, 4 wire 4~20mA	Lựa chọn thêm/Option
		NL4	Bộ truyền tín hiệu tích hợp, Bluetooth, RS485, tín hiệu xung, 4 dây 4–20mA	Lựa chọn thêm/Option
		NL6	Bộ truyền tín hiệu tích hợp, Bluetooth, tín hiệu xung, 4 dây HART trên nền 4–20mA	Lựa chọn thêm/Option
		NR1	Bộ truyền tín hiệu rời (màn hình kép), Bluetooth, RS485, tín hiệu xung	Lựa chọn thêm/Option
		NR2	Bộ truyền tín hiệu rời (màn hình đơn), Bluetooth, tín hiệu xung, 4 dây 4–20mA	Lựa chọn thêm/Option
		NR3	Bộ truyền tín hiệu rời (màn hình kép), Bluetooth, RS485, tín hiệu xung, 4 dây 4–20mA	Lựa chọn thêm/Option
		NR4	Bộ truyền tín hiệu rời (màn hình đơn), Bluetooth, tín hiệu xung, 4 dây HART trên nền 4–20mA	Lựa chọn thêm/Option
		NR6	Bộ truyền tín hiệu rời (màn hình đơn), tín hiệu xung, 2 dây HART trên nền 4–20mA	Lựa chọn thêm/Option
8	Đầu nối chống nước cho cáp	M	M20x1.5	Tiêu chuẩn/Standard
8	Đầu nối chống nước cho cáp	N	NPT 1/2	Lựa chọn thêm/Option
9	Chống cháy nổ	N	Không chống cháy nổ	Tiêu chuẩn/Standard
9	Chống cháy nổ	1	NEPSI Ex d IIC T3 Gb	Lựa chọn thêm/Option
10	Kích thước ống	015	DN15 or 0.5 inch
		020	DN20 or 0.75 inch
		025	DN25 or 1 inch
		032	DN32 or 1.25 inch
		040	DN40 or 15 inch
		050	DN50 or 2 inch
		065	DN65 or 2.5 inch
		080	DN80 or 3 inch
		100	DN100 or 4 inch
		125	DN125 or 5 inch
		150	DN150 or 6 inch
		200	DN200 or 8 inch
		250	DN250 or 10 inch
		300	DN300 or 12 inch
