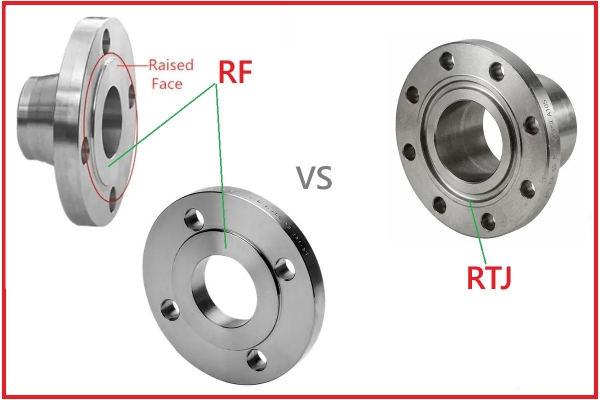

🔷 Tổng quan về mặt bích RF và RTJ

Trong hệ thống đường ống và van công nghiệp, mặt bích là bộ phận quan trọng dùng để kết nối và làm kín đường ống.

Hai loại phổ biến nhất hiện nay là:

• RF (Raised Face – mặt bích mặt lồi)
• RTJ (Ring Type Joint – mặt bích rãnh vòng kim loại)

👉 Cả hai đều được sử dụng trong các hệ thống áp lực cao, nhưng mức độ làm kín khác nhau.

---

⚙️ Mặt bích RF là gì?

RF (Raised Face) là loại mặt bích có bề mặt làm kín được nâng cao, kết hợp với gioăng mềm như:

• Spiral wound gasket
• PTFE gasket
• Graphite gasket

📌 Đặc điểm:

• Phổ biến nhất trong công nghiệp
• Dễ lắp đặt và thay thế
• Làm kín bằng gioăng mềm
• Phù hợp áp suất trung bình đến cao

👉 RF được sử dụng rộng rãi trong hầu hết hệ thống đường ống.

---

⚙️ Mặt bích RTJ là gì?

RTJ (Ring Type Joint) là loại mặt bích có rãnh gia công đặc biệt, sử dụng gioăng kim loại (metal ring gasket).

📌 Đặc điểm:

• Khả năng làm kín rất cao
• Chịu áp suất cực cao (Class 600 – Class 2500)
• Sử dụng gioăng kim loại hình oval hoặc octagonal
• Yêu cầu gia công chính xác

👉 RTJ thường dùng trong dầu khí và hệ thống critical service

---

📊 So sánh RF vs RTJ

---

🏭 RF thường dùng khi nào?

Bạn nên chọn RF flange khi:

✔️ Hệ thống phổ thông

• Nước, hơi, khí
• HVAC, nhà máy công nghiệp

✔️ Áp suất trung bình đến cao

✔️ Yêu cầu dễ bảo trì

---

🏭 RTJ thường dùng khi nào?

Bạn nên chọn RTJ flange khi:

✔️ Hệ thống áp suất cực cao

• Dầu khí offshore
• Refinery

✔️ Môi trường nguy hiểm, yêu cầu kín tuyệt đối

✔️ Hệ thống critical service

---

❓ RF hay RTJ kín hơn?

👉 RTJ kín hơn RF

Lý do:

• RTJ sử dụng gioăng kim loại
• Cơ chế ép trong rãnh kín
• Ít bị ảnh hưởng bởi nhiệt độ và áp suất

Tuy nhiên:

• RF đủ dùng cho 90% ứng dụng công nghiệp
• RTJ chỉ cần thiết cho hệ thống đặc biệt

---

⚠️ Sai lầm thường gặp

• Dùng RF cho hệ siêu áp → nguy cơ rò rỉ
• Dùng RTJ cho hệ đơn giản → tăng chi phí không cần thiết
• Không chọn đúng gasket tương thích

---

🔥 Mẹo chọn nhanh

👉 Hệ thống phổ thông → chọn RF
👉 Hệ thống dầu khí, áp lực cao → chọn RTJ

---

🏁 Kết luận

RF và RTJ đều là tiêu chuẩn quan trọng trong hệ thống mặt bích công nghiệp:

• RF = linh hoạt, phổ biến, kinh tế
• RTJ = siêu kín, dùng cho áp lực cực cao

👉 Việc chọn đúng loại giúp:

• Đảm bảo an toàn hệ thống
• Giảm rò rỉ
• Tối ưu chi phí đầu tư

---
