Đồng hồ đo lưu lượng kiểu chênh lệch áp suất

Đồng Hồ Đo Lưu Lượng Khí Nén PTF600 | Pitot Tube Differential Pressure Flow Meter

Giá: Liên hệ

Model: PTF600

PTF600 là đồng hồ đo lưu lượng khí nén kiểu Pitot Tube sử dụng nguyên lý chênh áp Differential Pressure, chuyên đo khí nén khô và ướt với độ chính xác cao. Hỗ trợ Bluetooth, RS485 Modbus, đo lưu lượng tiêu chuẩn, nhiệt độ và áp suất cho hệ thống khí nén công nghiệp.

Xuất xứ: Trung Quốc

Đặt hàng

Mô tả sản phẩm Download Catalogue Đánh giá

Đồng Hồ Đo Lưu Lượng Khí Nén PTF600 Kiểu Pitot Tube Chênh Áp

Giới thiệu đồng hồ đo lưu lượng khí nén PTF600

PTF600 Series là dòng đồng hồ đo lưu lượng khí nén kiểu Pitot Tube sử dụng nguyên lý chênh áp (Differential Pressure Flow Meter), được thiết kế chuyên dụng cho môi trường công nghiệp khắc nghiệt với khả năng đo cả khí nén khô và khí nén ướt.

Thiết bị sử dụng bộ truyền chênh áp có dải đo cực rộng lên đến 33:1, giúp đảm bảo khả năng đo ổn định, chính xác và phản hồi nhanh trong nhiều điều kiện vận hành khác nhau.

Một ưu điểm nổi bật của PTF600 là thiết kế chống nước ngưng tụ độc quyền, giúp hạn chế các lỗi thường gặp do hơi nước đọng trong ống mao dẫn capillary khi đo khí nén có độ ẩm cao.

Ngoài chức năng đo lưu lượng khí nén, PTF600 còn tích hợp đo nhiệt độ và áp suất, cho phép hiển thị lưu lượng tiêu chuẩn (Standard Flow), lưu lượng khối (Mass Flow) và tổng lưu lượng một cách đồng thời.

Ưu điểm nổi bật của đồng hồ đo lưu lượng khí nén PTF600

Đo lưu lượng khí nén khô và khí nén ướt
Công nghệ Pitot Tube kết hợp Differential Pressure hiện đại
Dải đo siêu rộng lên đến 33:1
Độ ổn định cao và phản hồi nhanh
Thiết kế công nghiệp heavy-duty bền bỉ
Tích hợp đo:
- Lưu lượng
- Nhiệt độ
- Áp suất
- FAD (Free Air Delivery)
Hỗ trợ lắp đặt insertion hoặc inline
Có thể hot tapping khi lắp đặt
Kết nối Bluetooth đọc và cài đặt bằng điện thoại
Hỗ trợ truyền thông RS485 Modbus-RTU
Chức năng tự chẩn đoán và chẩn đoán từ xa
Phù hợp đo trực tiếp tại đầu ra máy nén khí

Thông số kỹ thuật PTF600

Thông số	Giá trị
Môi chất đo	Khí nén khô và khí nén ướt
Kích thước đường ống	Insertion: DN25~DN400
	Inline: DN15~DN300
Dải chênh áp	6~6220 Pa
Độ chính xác	±1.0%RD ±0.5%FS
Nhiệt độ môi trường	-20~60°C
Độ ẩm môi trường	5~100%
Kết nối quá trình	1/2” G insertion với van bi
Áp suất làm việc	Insertion: 16 barG
	Inline: 4 MPa
Nhiệt độ môi chất	-40~120°C
Vật liệu tiếp xúc	Inox 304
Thông số đo	Mass Flow, Normal Flow, Total Flow, Velocity, Temperature
Nguồn cấp	13.5~32VDC
Dòng tiêu thụ	Max 150mA
Giao tiếp	RS485 Modbus-RTU, Bluetooth
Thời gian phản hồi	1 giây

English - Specification of PTF600

Fluid compatibility	Dry and wet air
Pipe size range	Insertion type: DN25~400mm Inline type: DN15~300mm
Different pressure range	6~6220 Pa, please reference to next subject on how to calculate flow rate range
Flow Accuracy	1.0%RD±0.5%FS
Ambient temperature	-20~60℃
Ambient humidity	5~100%
Process connection	1/2 G insertion with ball valve
Pressure rating	Insertion type :16 barG Inline type : 4 Mpa
Fluid temperature	-40~ 120℃
Wet part material	304ss
Parameter measured	Mass flow, Volume flow in normal condition, Total flow, Temperature of medium. Velocity
Power	13.5~32V DC,150mA max
Communication	RS485@Modbus-RTU, blue tooth
Response time	1 second

Ứng dụng của đồng hồ đo lưu lượng khí nén PTF600

PTF600 được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp như:

Nhà máy sản xuất công nghiệp
Hệ thống máy nén khí
Nhà máy điện
Nhà máy thực phẩm
Nhà máy dược phẩm
Hệ thống khí nén HVAC
Ngành điện tử và bán dẫn
Giám sát tiêu thụ khí nén toàn nhà máy
Hệ thống quản lý năng lượng khí nén

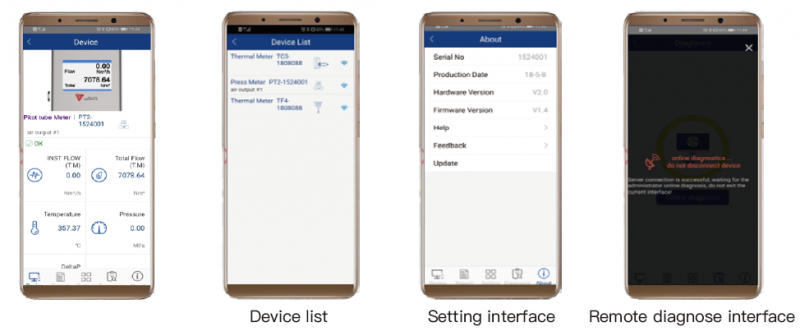

Hỗ trợ Bluetooth và COMATE APP

PTF600 được tích hợp Bluetooth giúp người dùng dễ dàng cài đặt và giám sát thiết bị thông qua ứng dụng COMATE APP trên điện thoại hoặc máy tính bảng.

Chức năng nổi bật của COMATE APP

Đọc dữ liệu lưu lượng theo thời gian thực
Cài đặt thông số nhanh chóng
Kiểm tra trạng thái hoạt động thiết bị
Hỗ trợ chẩn đoán lỗi từ xa
Kết nối kỹ sư COMATE để hỗ trợ troubleshooting chính xác

Giải pháp này giúp giảm thời gian vận hành, bảo trì và nâng cao hiệu quả sử dụng hệ thống khí nén.

Model lựa chọn PTF600

Kiểu lắp đặt

Insertion type
Flanged insertion type
Inline type

Kiểu transmitter

Integral
Remote

Tín hiệu ngõ ra

Pulse/Frequency + RS485 + Bluetooth
Pulse/Frequency + 4-20mA + RS485 + Bluetooth

Nguồn cấp

13.5~42VDC
13.5~42VDC + bộ nguồn 85~265VAC

Chuẩn kết nối flange

DIN PN16 / PN25 / PN40
ANSI CL150 / CL300
JIS 10K / 20K

1	General model	PTF600
1	General model	I1	Insertion type with 255mm probe	Standard
2	Process connection	I2	Insertion type with 320mm probe	Option
		I3	Insertion type with 395mm probe	Option
		F1	Flanged insertion type up to 25 barG (362 psiG)	Option
		F2	Flanged insertion type up to 40 barG (580 psiG)	Option
		D1	Flanged DIN PN16 up to 16 barG (232 psiG) (DN15~DN300)	Option
		D2	Flanged DIN PN25 up to 25 barG (362 psiG) (DN15~DN300)	Option
		D3	Flanged DIN PN40 up to 40 barG (580 psiG) (DN15~DN300)	Option
		C1	Flanged ANSI CL150 up to 16 barG (232 psiG) (0.5 inch~12 inch)	Option
		C2	Flanged ANSI CL300 up to 40 barG (580 psiG) (0.5 inch~12 inch)	Option
		J1	JIS 10K up to 16 barG (232 psiG) (DN15~DN300)	Option
		J2	JIS 20K up to 40 barG (580 psiG) (DN15~DN300)	Option
3	Transmitter	T	Integral	Standard
3	Transmitter	R	Remote	Option
4	Transmitte	1	pulse/frequency + RS485 + Bluetooth	Standard
4	Transmitte	2	pulse/frequency + 4~20mA + RS485 + Bluetooth	Option
5	Power supply	1	13.5~42VDC	Standard
5	Power supply	2	13.5~42VDC with 85~265VAC 50/60Hz power converter	Option
6	Pipe size	xxxx	please use 4 digit pipe size, such as DN50=0050, DN300=0300	xxxx

Tải Catalog:

PTF600 datasheet
