Cách chọn bẫy hơi đúng cho từng ứng dụng (heat exchanger – steam main – tracing)

Việc chọn bẫy hơi – Steam Trap đúng loại là rất quan trọng trong hệ thống hơi, vì mỗi ứng dụng có lưu lượng condensate, áp suất và yêu cầu vận hành khác nhau.
Các nhà sản xuất hàng đầu đều khuyến nghị chọn bẫy hơi theo từng loại thiết bị sử dụng hơi như sau.

Dưới đây là cách chọn bẫy hơi cho 3 ứng dụng phổ biến nhất.

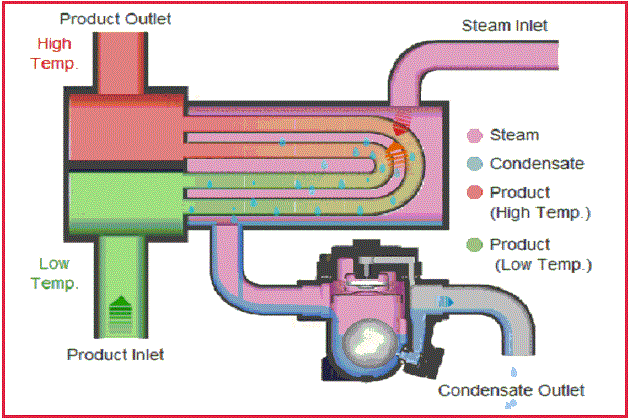

1. Heat Exchanger (bộ trao đổi nhiệt)

Đặc điểm hệ thống

• Lượng nước ngưng nhiều

• Cần xả condensate liên tục

• Nếu condensate tích tụ → giảm hiệu suất trao đổi nhiệt

Bẫy hơi phù hợp

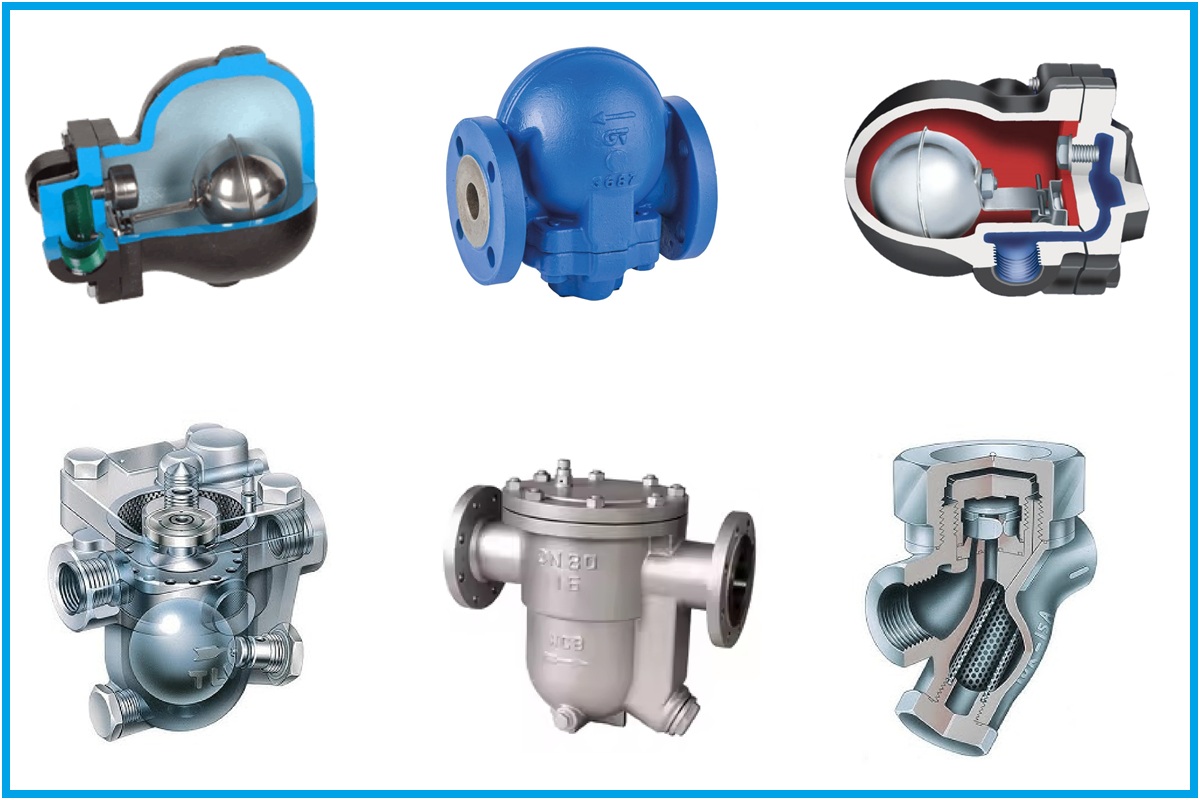

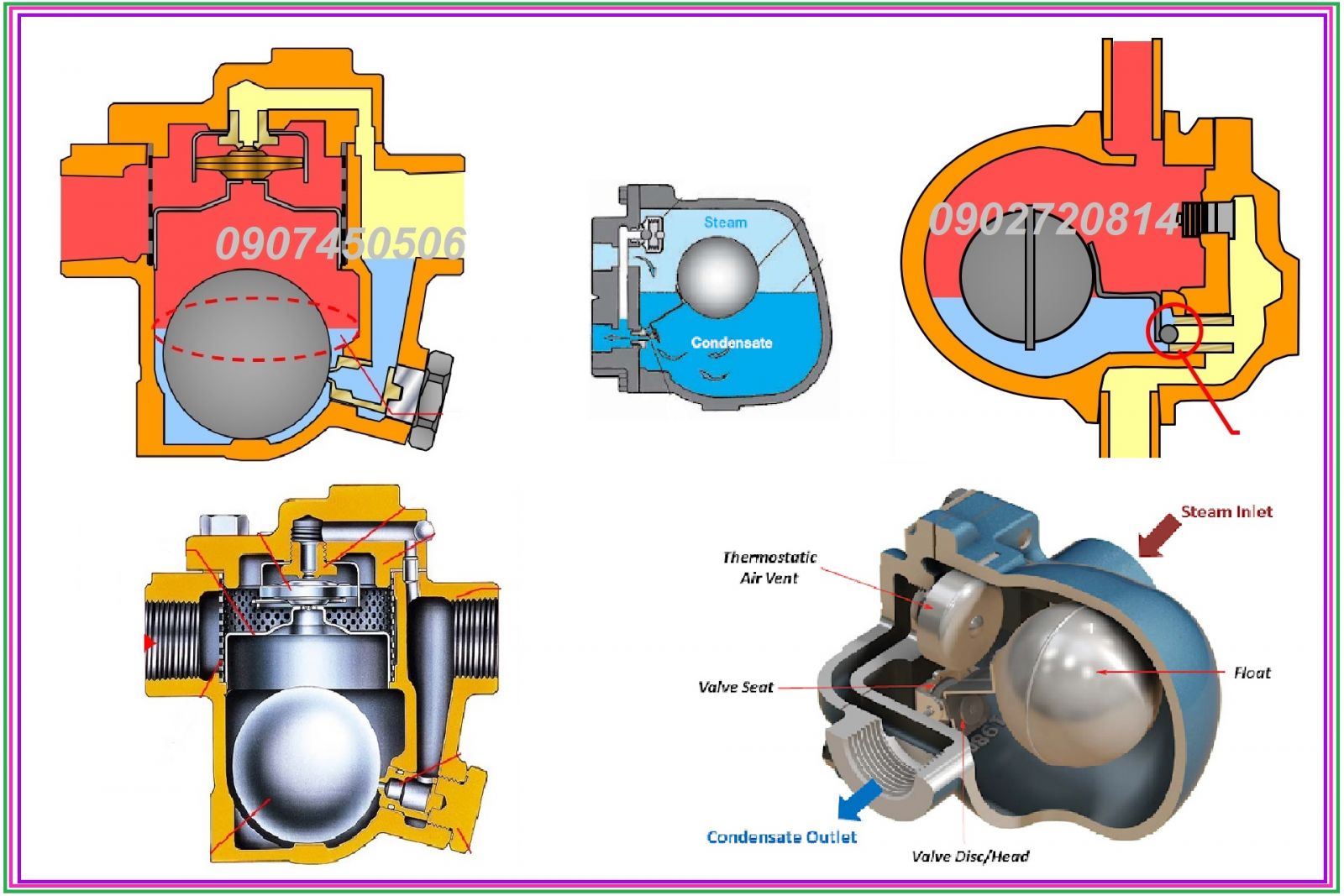

• Float Steam Trap

• Ball Float Steam Trap

Lý do

• Xả nước liên tục

• Không gây ngập condensate trong thiết bị

• Hoạt động ổn định khi tải thay đổi

Ví dụ thiết bị

• Shell & tube heat exchanger

• Tank heating

• Drying equipment

2. Steam Main (đường ống hơi chính)

Đặc điểm hệ thống

• Áp suất cao

• Condensate không quá nhiều

• Cần thiết bị bền, chịu áp tốt

Bẫy hơi phù hợp

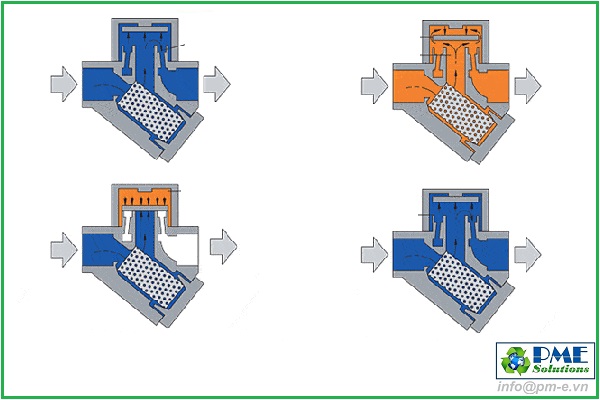

• Thermodynamic Steam Trap

• Disc Steam Trap

Lý do

• Chịu áp suất cao

• Cấu tạo rất đơn giản

• Ít hỏng hóc

• Phù hợp đường ống dài

Ví dụ vị trí lắp

• Steam header

• Steam main drip point

• Steam distribution line

3. Steam Tracing (gia nhiệt đường ống)

Đặc điểm hệ thống

• Lưu lượng condensate nhỏ

• Áp suất thường thấp đến trung bình

• Cần tiết kiệm năng lượng

Bẫy hơi phù hợp

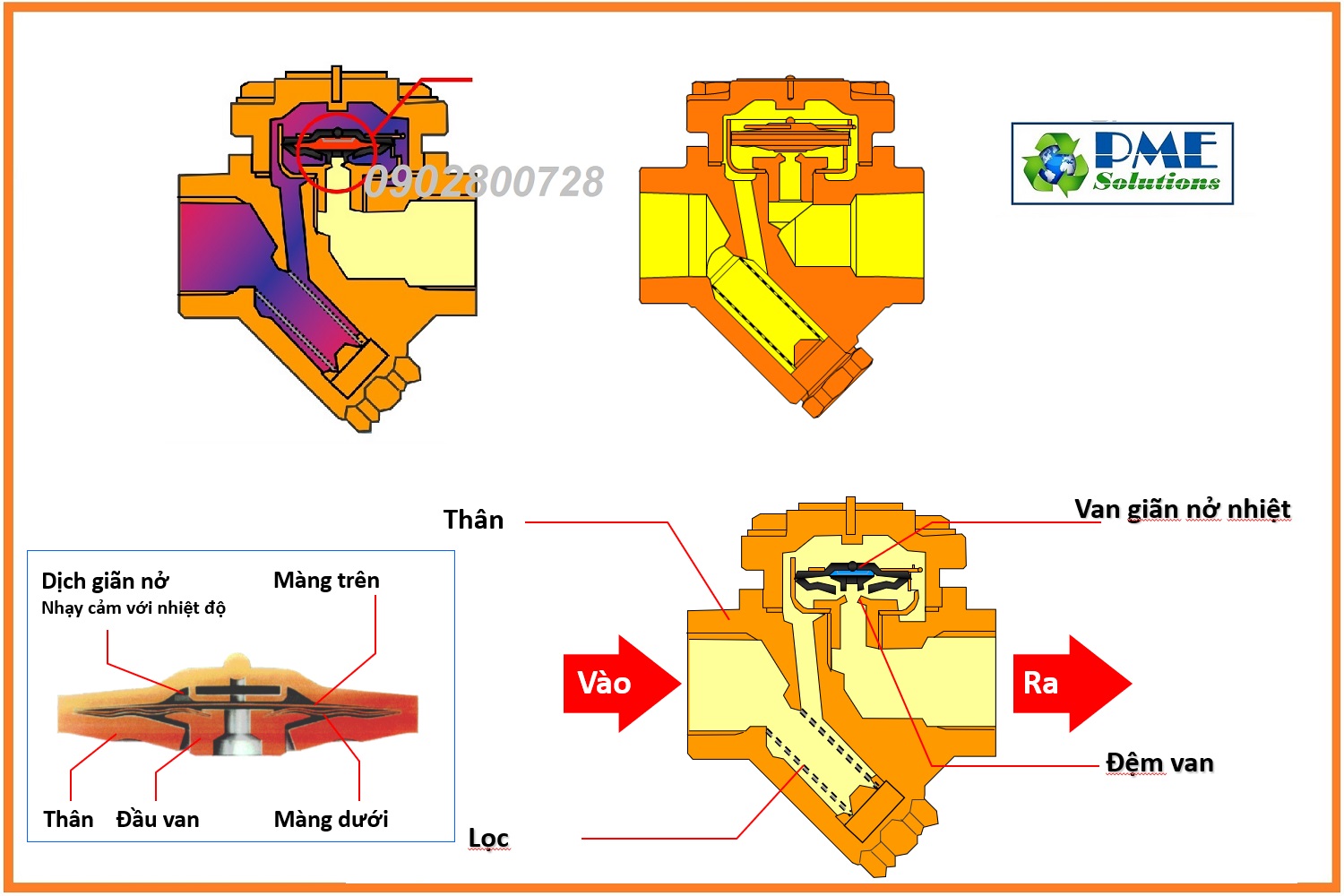

• Thermostatic Steam Trap

• Balanced Pressure Steam Trap

• Bimetallic Steam Trap

Lý do

• Xả condensate khi nhiệt độ giảm

• Tiết kiệm hơi

• Phù hợp ống tracing nhỏ

Ví dụ ứng dụng

• Heating line hóa chất

• Tank pipeline heating

• Anti-freeze pipeline

Bảng tóm tắt lựa chọn

Quy tắc kỹ thuật quan trọng khi chọn bẫy hơi

1. Lưu lượng condensate
→ phải chọn trap đủ capacity.

2. Áp suất làm việc
→ trap phải chịu được pressure.

3. Back pressure (áp ngược)
→ ảnh hưởng đến khả năng xả.

4. Kiểu thiết bị dùng hơi
→ heat exchanger, tracing, steam main khác nhau.
