VAN GIẢM ÁP (PRESSURE REDUCING VALVE) LÀ GÌ? CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ PHÂN LOẠI CHI TIẾT

---

VAN GIẢM ÁP LÀ GÌ?

Van giảm áp (Pressure Reducing Valve – PRV) là thiết bị dùng để giảm áp suất đầu vào cao xuống mức áp suất thấp ổn định ở đầu ra, đảm bảo hệ thống hoạt động an toàn và ổn định.

👉 Van hoạt động hoàn toàn tự động, không cần điện hay khí điều khiển.

👉 Khi áp suất đầu vào thay đổi → van tự điều chỉnh → giữ áp đầu ra ổn định.

📌 Theo nguyên lý kỹ thuật: PRV là thiết bị cân bằng lực giữa áp suất và lò xo/diaphragm để điều chỉnh độ mở van.

---

VAI TRÒ CỦA VAN GIẢM ÁP TRONG HỆ THỐNG

Van giảm áp được sử dụng để:

• Giảm áp suất cao từ nguồn cấp
• Ổn định áp suất đầu ra
• Bảo vệ thiết bị (bơm, đồng hồ, van khác)
• Tránh nổ đường ống, rò rỉ
• Tiết kiệm năng lượng

👉 Nếu không có PRV, áp suất cao có thể gây hư hỏng hệ thống hoặc vỡ đường ống.

---

CẤU TẠO VAN GIẢM ÁP

Một van giảm áp tiêu chuẩn gồm các bộ phận chính:

1. Thân van (Body)

• Chịu áp lực chính
• Vật liệu: gang, thép, inox 304/316

2. Đĩa van (Disc / Plug)

• Điều tiết dòng chảy
• Quyết định lưu lượng và áp suất

3. Lò xo (Spring)

• Tạo lực cài đặt áp suất
• Có thể điều chỉnh

4. Màng (Diaphragm) hoặc piston

• Nhận tín hiệu áp suất đầu ra
• Điều khiển đóng/mở van

5. Trục van (Stem)

• Truyền lực giữa diaphragm và đĩa

6. Seat (Gioăng làm kín)

• Đảm bảo kín khi đóng

---

NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP

Van hoạt động dựa trên nguyên lý cân bằng lực:

Trạng thái bình thường:

• Áp suất đầu ra = áp cài đặt
• Van mở vừa đủ để giữ ổn định

---

Khi áp suất đầu ra giảm:

• Lực lò xo > áp suất
• Van mở lớn hơn
• Tăng lưu lượng → tăng áp

---

Khi áp suất đầu ra tăng:

• Áp suất > lực lò xo
• Van đóng lại
• Giảm lưu lượng → giảm áp

👉 Kết quả: áp suất đầu ra luôn ổn định, bất kể đầu vào thay đổi.

---

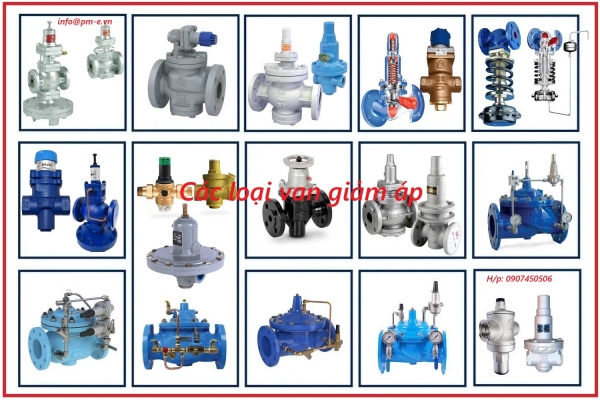

PHÂN LOẠI VAN GIẢM ÁP PHỔ BIẾN

1. Theo nguyên lý hoạt động

a. Van giảm áp trực tiếp (Direct Acting PRV)

• Dùng lò xo + diaphragm
• Cấu tạo đơn giản
• Giá rẻ

👉 Phù hợp: hệ nhỏ, nước, khí

---

b. Van giảm áp pilot (Pilot Operated PRV)

• Có van điều khiển phụ
• Độ chính xác cao
• Ổn định tốt

👉 Phù hợp: hệ lớn, hơi, công nghiệp

---

PHÂN LOẠI THEO MÔI TRƯỜNG SỬ DỤNG (RẤT QUAN TRỌNG)

---

🔥 1. Van giảm áp cho hơi nóng (Steam)

• Loại: PRV chuyên dụng cho steam
• Cơ chế: diaphragm + pilot
• Vật liệu: thép carbon / inox
• Ứng dụng: lò hơi, nhà máy nhiệt

👉 Giữ áp ổn định giúp giảm thất thoát nhiệt

---

💧 2. Van giảm áp cho nước (Water)

• Loại: direct acting hoặc diaphragm
• Vật liệu: đồng, gang, inox
• Ứng dụng: cấp nước, HVAC

---

💨 3. Van giảm áp cho khí nén (Air)

• Loại: regulator / PRV
• Áp suất: 6–10 bar phổ biến
• Ứng dụng: máy nén khí

---

⛽ 4. Van giảm áp cho dầu, xăng

• Vật liệu: inox 316 / thép carbon
• Yêu cầu: kín, chống cháy

---

☣️ 5. Van giảm áp cho hóa chất

• Vật liệu: inox 316 / PTFE
• Chống ăn mòn cao

---

SO SÁNH VAN GIẢM ÁP VÀ VAN AN TOÀN

👉 Nhiều người nhầm 2 loại này nhưng chức năng hoàn toàn khác nhau.

---

ƯU ĐIỂM CỦA VAN GIẢM ÁP

✔ Ổn định áp suất hệ thống
✔ Hoạt động tự động
✔ Bảo vệ thiết bị
✔ Tiết kiệm năng lượng
✔ Giảm rung, giảm noise

---

NHƯỢC ĐIỂM

❌ Cần chọn đúng kích thước
❌ Nhạy với cặn bẩn
❌ Sai số nếu lò xo mòn

---

ỨNG DỤNG VAN GIẢM ÁP

Van giảm áp được sử dụng rộng rãi trong:

• Lò hơi – hệ steam
• Hệ thống nước
• Khí nén
• Dầu khí
• Hóa chất
• Nhà máy thực phẩm
• HVAC

---

CÁCH CHỌN VAN GIẢM ÁP PHÙ HỢP

1. Theo môi trường

• Steam → PRV chuyên dụng hơi
• Nước → PRV diaphragm
• Khí → regulator
• Hóa chất → inox 316

---

2. Theo áp suất

• Chọn đúng áp đầu vào & đầu ra
• Không chọn quá nhỏ hoặc quá lớn

---

3. Theo lưu lượng

• Xác định flow rate
• Chọn size DN phù hợp

---

4. Theo tiêu chuẩn

• DIN / JIS / ANSI
• API

---

LIÊN HỆ PHÚC MINH ENGINEERING

Phuc Minh Engineering Co., Ltd chuyên cung cấp:

• Van giảm áp hơi nóng
• Van giảm áp nước
• Van giảm áp khí nén
• Van giảm áp hóa chất
• Van giảm áp điều khiển

🌐 Website: pm-e.vn
📧 Email: info@pm-e.vn
📱 Hotline: 0907 450 506 – 0902 720 814 – 0979 737 351 – 0902 800 728

---

KẾT LUẬN

Van giảm áp là thiết bị không thể thiếu trong hệ thống công nghiệp hiện đại:

✔ Giữ áp ổn định
✔ Bảo vệ hệ thống
✔ Tăng tuổi thọ thiết bị
✔ Giảm chi phí vận hành
