Van Cầu (Globe Valve) Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

📝 Giới Thiệu

Van cầu (Globe Valve) là một trong những loại van công nghiệp quan trọng, được sử dụng phổ biến trong các hệ thống hơi nóng (steam), nước, khí, dầu và hóa chất.

Điểm nổi bật của van cầu là khả năng điều tiết lưu lượng chính xác, giúp kiểm soát dòng chảy hiệu quả trong các hệ thống yêu cầu độ ổn định cao.

👉 Đây là loại van được đánh giá cao trong các ứng dụng điều khiển dòng chảy và áp suất.

---

Van Cầu (Globe Valve) Là Gì?

Van cầu (Globe Valve) là loại van hoạt động dựa trên:
👉 Chuyển động lên xuống của đĩa van (disc) để đóng/mở và điều tiết dòng chảy

Tên gọi “van cầu” xuất phát từ:

• Hình dạng thân van dạng bầu (giống hình cầu)

---

Các tên gọi khác:

• Globe Valve
• Van điều tiết
• Van hơi
• Van cầu chữ Z / chữ Y

---

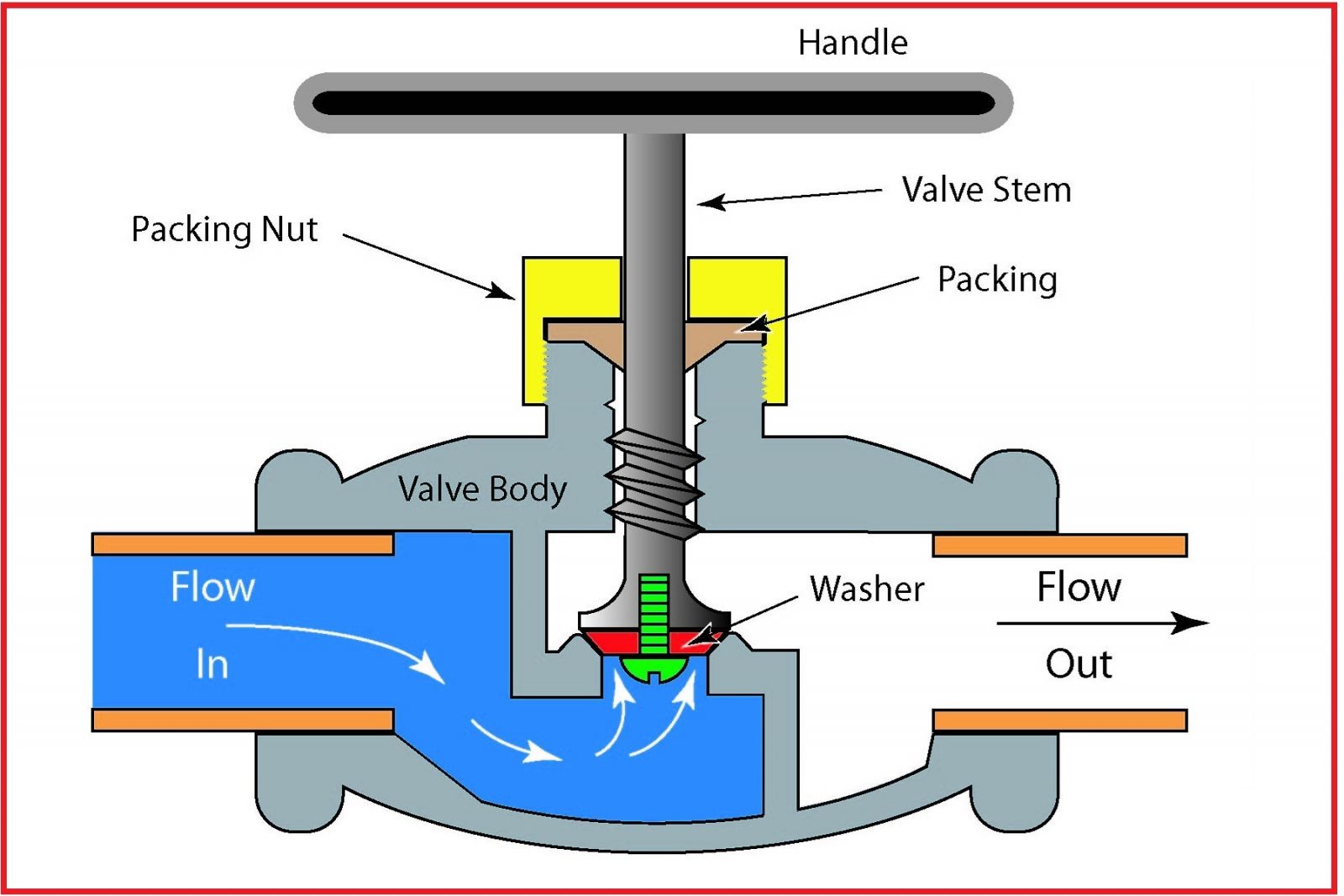

Cấu Tạo Van Cầu

Van cầu có cấu tạo gồm các bộ phận chính:

---

1. Thân Van (Body)

• Là phần chính chứa dòng chảy
• Thiết kế dạng bầu

Vật liệu:

• Gang (nước)
• Thép (hơi nóng)
• Inox (hóa chất)

---

2. Đĩa Van (Disc)

• Bộ phận đóng/mở trực tiếp
• Có dạng nón hoặc plug

👉 Quyết định khả năng điều tiết

---

3. Seat (Bề Mặt Làm Kín)

• Nơi đĩa tiếp xúc khi đóng

👉 Đảm bảo độ kín cao

---

4. Trục Van (Stem)

• Kết nối tay quay với đĩa van
• Truyền chuyển động

---

5. Nắp Van (Bonnet)

• Che kín phần trên
• Giữ trục van

---

6. Bộ Điều Khiển

• Tay quay
• Điện
• Khí nén

---

Nguyên Lý Hoạt Động Van Cầu

Van cầu hoạt động theo nguyên lý:

👉 Điều chỉnh khoảng cách giữa đĩa van và seat để thay đổi lưu lượng

---

🔄 Khi Mở Van

• Xoay tay quay ngược chiều kim đồng hồ
• Đĩa van nâng lên

👉 Dòng chảy đi qua

---

🔒 Khi Đóng Van

• Xoay theo chiều kim đồng hồ
• Đĩa van ép xuống seat

👉 Chặn dòng hoàn toàn

---

⚙️ Khi Điều Tiết

• Đĩa mở một phần

👉 Điều chỉnh lưu lượng chính xác

---

Đặc Điểm Dòng Chảy Trong Van Cầu

• Dòng chảy bị đổi hướng (chữ Z hoặc S)
• Tạo lực cản

👉 Kết quả:

• Điều tiết tốt
• Nhưng có tổn thất áp suất

---

Phân Loại Van Cầu

Theo cấu tạo:

1. Van cầu chữ Z

• Phổ biến nhất
• Điều tiết tốt

---

2. Van cầu chữ Y

• Dòng chảy ít bị cản hơn

---

3. Van cầu góc (Angle)

• Dùng đổi hướng dòng

---

Theo vật liệu:

• Van cầu gang
• Van cầu thép
• Van cầu inox

---

Theo điều khiển:

• Tay quay
• Điện
• Khí nén

---

Ưu Điểm Của Van Cầu

✅ Điều tiết lưu lượng chính xác
✅ Độ kín cao
✅ Hoạt động ổn định
✅ Phù hợp hệ thống hơi

---

Nhược Điểm

❌ Tổn thất áp suất cao
❌ Dòng chảy bị cản
❌ Không phù hợp lưu lượng lớn

---

Ứng Dụng Van Cầu

Van cầu được sử dụng rộng rãi trong:

• Hệ thống hơi (steam boiler)
• Nhà máy nhiệt điện
• Hệ thống khí nén
• Dầu khí
• Hóa chất
• Công nghiệp thực phẩm

---

Khi Nào Nên Dùng Van Cầu?

👉 Nên dùng khi:

• Cần điều tiết lưu lượng
• Cần kiểm soát áp suất
• Hệ thống hơi nóng

👉 Không nên dùng khi:

• Cần lưu lượng lớn, ít tổn thất

---

So Sánh Nhanh Với Các Loại Van Khác

---

Kết Luận

Van cầu (Globe Valve) là giải pháp tối ưu cho các hệ thống cần:

👉 Điều tiết lưu lượng chính xác và ổn định

Mặc dù có tổn thất áp suất cao hơn, nhưng van cầu vẫn là lựa chọn hàng đầu trong:

• Hệ thống hơi
• Điều khiển lưu lượng
• Hệ thống áp suất cao
