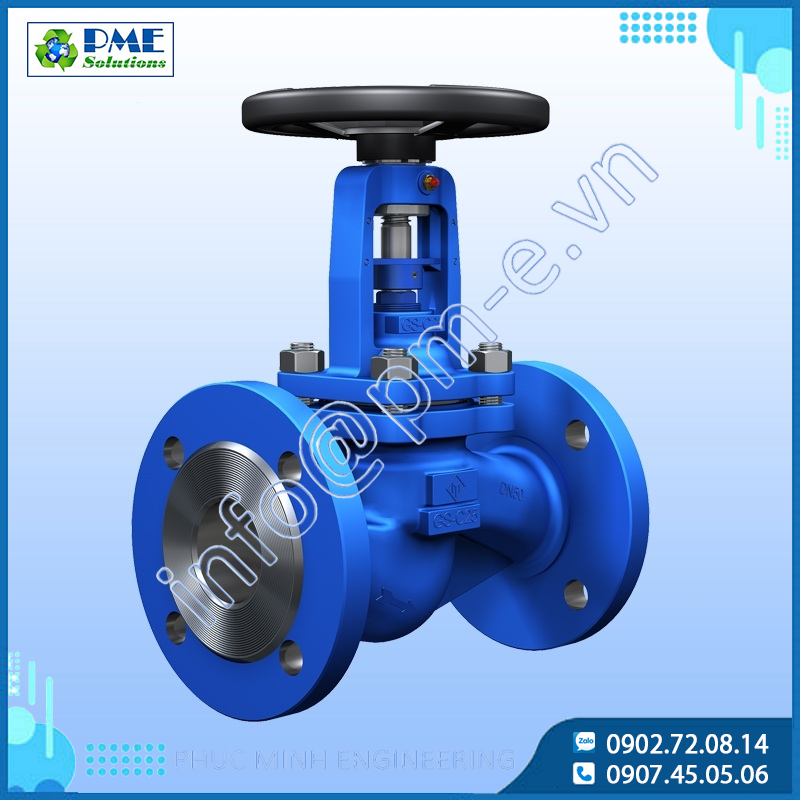

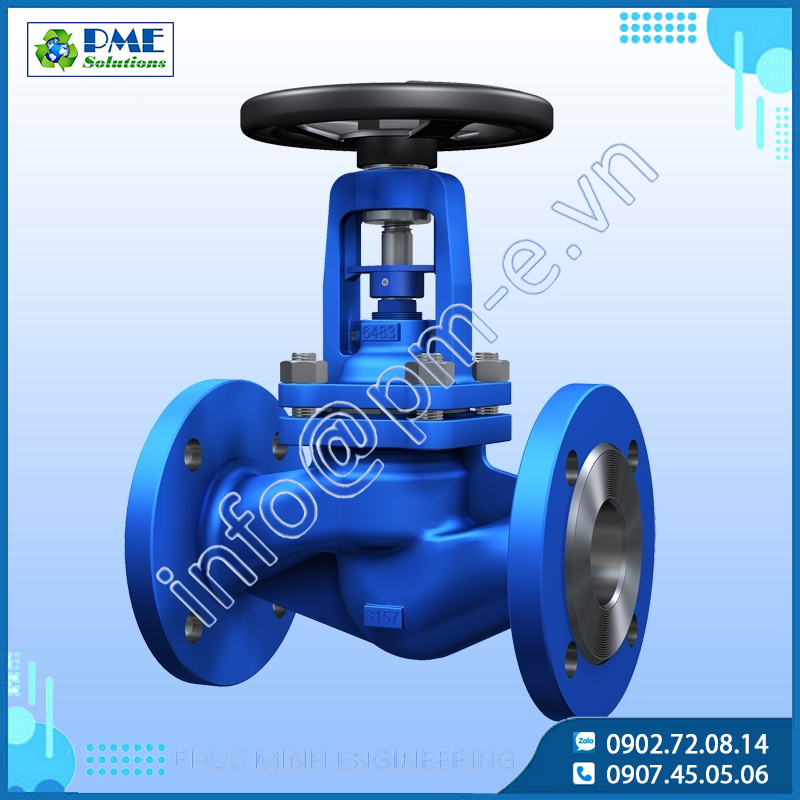

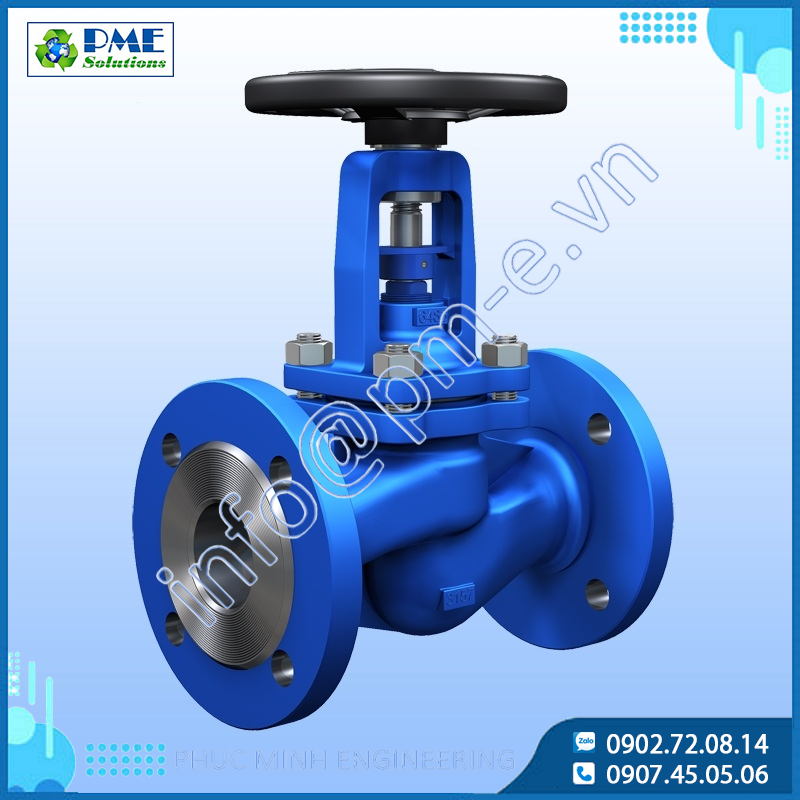

Van cầu làm kín bằng bellows chuẩn DIN (kiểu thẳng) ETM Armaturen

• ETM Armaturen Bellows Globe Valve
• ETM Armaturen DIN Bellows Seal Stop Valve
• ETM Armaturen DIN Bellows Globe Valve
• ETM Armaturen DIN Faltenbalgventil Durchgangsform
• ETM Armaturen DIN Válvulas de fuelle
• ETM Armaturen DIN ventil uzavírací s vlnovcem přímý
• ETM Armaturen DIN Standard seteventil med belg (Rett løp modell)
• ETM Armaturen DIN Standardında Metal Körüklü Vana(Düz Tip)
• ETM Armaturen Van cầu làm kín bằng bellows chuẩn DIN (kiểu thẳng)

Model ETM Armaturen:

• ETM FIG.P.061, ETM FIG.P.062, ETM FIG.P.063

ETM Armaturen "PLUS" được bịt kín đáng tin cậy, ngay cả trong những điều kiện bất lợi nhất. Van kiểu ống thổi không cần bảo dưỡng và giống như tất cả các van ETM Armaturen - được phân loại là tỷ lệ rò rỉ “A” theo EN 12266-1.

Các sản phẩm:

• ETM Armaturen-PLUS-BS/EN Standard bellows sealed stop valve PN 16 Bar with Flanges According to DIN EN 1092-1
• ETM Armaturen-PLUS-BS/EN Standard bellows sealed stop valve PN 25 Bar with Flanges According to DIN EN 1092-1
• ETM Armaturen-PLUS-BS/EN Standard bellows sealed stop valve PN 40 Bar with Flanges According to DIN EN 1092-1
• ETM Armaturen-PLUS-BS/EN Standard bellows sealed stop valve PN 16 Bar with Butt Weld Ends According to DIN EN 12627
• ETM Armaturen-PLUS-BS/EN Standard bellows sealed stop valve PN 25 Bar with Butt Weld Ends According to DIN EN 12627
• ETM Armaturen-PLUS-BS/EN Standard bellows sealed stop valve PN 16 Bar with Butt Weld Ends According to DIN EN 12627

Vật liệu:

• EN Material Name-----------------------EN Number ------------Forgings-----------------ASTM Material-------------------Forgings
• EN 10213 GP240GH---------------------1.0619------------------1.0460-----------------ASTM A216 WCB-----------------A105
• EN 10213 G20Mo5-----------------------1.6220------------------1.0437-----------------ASTM A352 LCB------------------A352 LF2
• EN 10213 G17CrMo5-5------------------1.7357------------------1.7335-----------------ASTM A217 WC6-----------------A182 F11
• EN 10213 G17CrMo9-10----------------1.7379------------------1.7380 ----------------ASTM A217 WC9-----------------A182 F22
• EN 10213 GX5CrNi19-10----------------1.4308------------------1.4301-----------------ASTM A351 CF8-----------------A182 F304
• EN 10213 GX5CrNi19-11-2-------------1.4408 -----------------1.4401-----------------ASTM A351 CF8M----------------A182 F316

Tính năng:

• Thép đúc PN10, PN16, PN25, PN40– DN15 đến DN500
• Thòng xuyên
• Vòng tay dễ vận hành với hoạt động an toàn ở mọi nhiệt độ làm việc
• Chuông tiết kiệm năng lượng bằng thép crom niken với đệm khí giữa chuông và vỏ
• Bầu bằng thép crom-niken
• Các bộ phận bên trong (thân, đĩa và đế bằng thép không gỉ)
• Đĩa được gắn linh hoạt vào thân để dễ dàng thay thế và ngăn rung động truyền đến bầu
• Đĩa phẳng, Đĩa parabol & Đĩa điều chỉnh, Đĩa PTFE mềm, Đĩa hình nón, Đĩa kiểm tra dừng, Đĩa hai giai đoạn & Đĩa cân bằng
• Lưu trữ thiết bị dầu
• Đèn báo vị trí theo tiêu chuẩn
• Thiết kế nắp tản nhiệt.
• Thiết bị khóa / Bộ giới hạn hành trình

Phương tiện:

• Tiêu chuẩn: Hơi nước, khí, nước nóng, chất lỏng nhiệt, dầu nóng, nước xử lý, cơ sở chân không, amoniac, v.v.
• Thép không gỉ: Nước xử lý, phương tiện ăn mòn, v.v.

Yêu cầu và thử nghiệm:

• Thử nghiệm được thực hiện theo DIN EN12266-1
• Thử nghiệm vỏ: áp suất danh nghĩa (PN)X1.5
• Độ kín của đế: áp suất danh nghĩa (PN)X1.1
• Giấy chứng nhận phù hợp theo PN-EN10204
• Thiết kế theo PN-EN12516-2
• Các van đã được đệ trình để đánh giá sự phù hợp theo chỉ thị thiết bị áp suất chỉ thị 97/23/EC.

Lắp đặt:

• Có thể lắp đặt trên đường ống theo chiều dọc hoặc chiều ngang và chỉ vận hành
• Hướng dòng chảy xem nhãn thân van

Kết nối:

• Hàn đối đầu theo DIN EN12627; Mặt bích theo EN1092-1 hoặc theo yêu cầu của khách hàng
• Kích thước mặt đối mặt theo EN558-1 1 Series (DIN3202 F1 Series)

Hoạt động:

• Vòng tay (Nếu cần)
• Bộ truyền động điện
• Hộp số.
• Mặt bích ISO5210 (Sẵn sàng cho bộ truyền động)

Van Cầu Bellows Seals Chuẩn DIN Dòng PNL của ETM

Dòng van cầu dạng "bellows seal" (là lớp đệm kín kiểu hộp kéo dài) chuẩn DIN của ETM là một thành phần thiết yếu trong các hệ thống hơi và truyền nhiệt. Lấy cảm hứng từ các thiết kế của những dòng van chuẩn DIN nổi tiếng trên thế giới và dựa trên các khái niệm thiết kế tiên tiến cùng các giải pháp sáng tạo, ETM giới thiệu một dòng sản phẩm đáp ứng nhu cầu khách hàng và giải quyết các vấn đề thực tế.

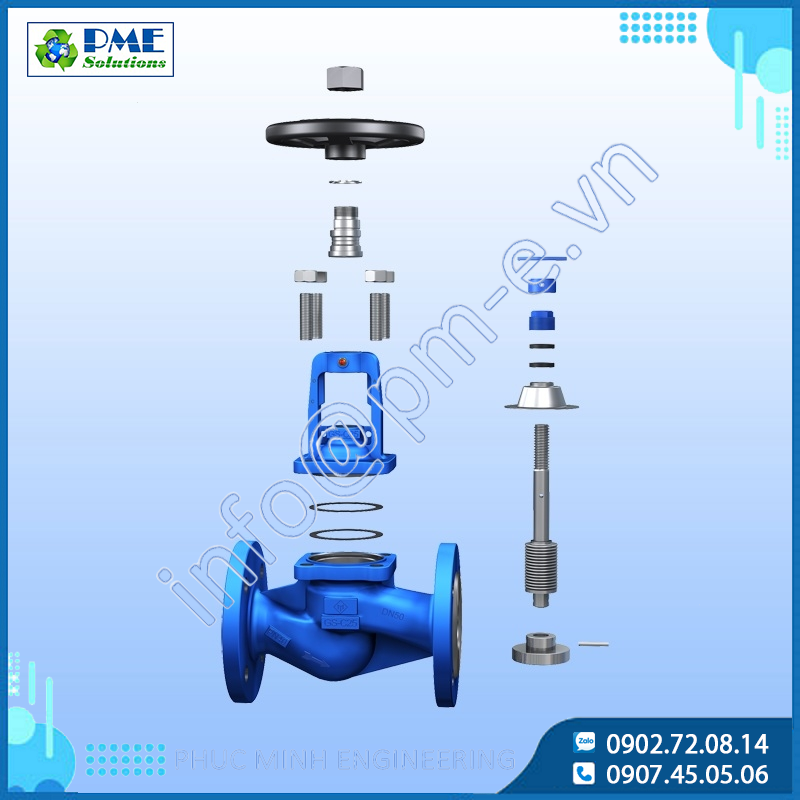

Van Cầu Bellows Seals dòng P của ETM, được phát triển và sản xuất theo tiêu chuẩn Châu Âu, là một sản phẩm mô-đun chức năng mới. Các bộ phận bên trong được chia thành ba mô-đun riêng biệt: ngắt kết nối, điều chỉnh và tiết lưu, mỗi mô-đun được thiết kế để đáp ứng các yêu cầu cụ thể. Các mô-đun này phối hợp với nhau để mang lại độ tin cậy cao, khả năng điều chỉnh chính xác và khả năng làm kín hiệu quả.

Tính năng cải tiến

1. Nắp van tản nhiệt: Thiết kế mới giúp tản nhiệt hiệu quả, loại bỏ vấn đề tay quay bị nóng do nắp van không tản nhiệt tốt.

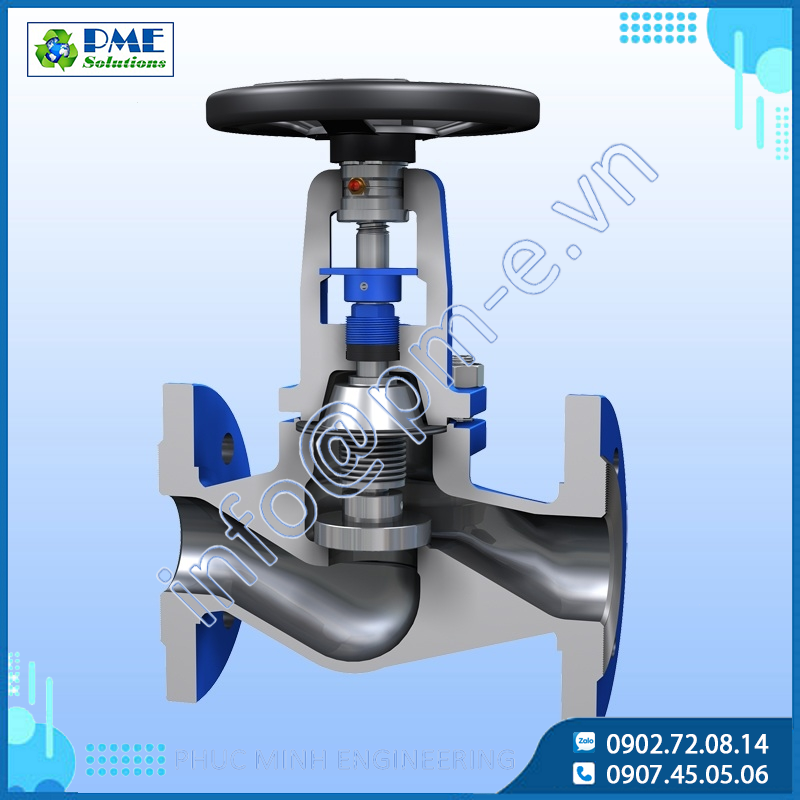

2. Cơ chế gioăng đệm kín Bellows Seals(đệm kín kiểu hộp xếp kéo dài): Hai đầu của gioăng xếp được hàn kín với trục van và nắp làm kín bằng công nghệ hàn đường, tạo thành rào cản kim loại ngăn chặn sự rò rỉ môi chất và đảm bảo không rò rỉ qua trục. Trong trường hợp gioăng xếp bellows bị hỏng, lớp gioăng graphite tích hợp trên nắp van cung cấp thêm một lớp bảo vệ an toàn.
3. Độ bền và hiệu suất cao: Van được thiết kế để có tuổi thọ dài, hiệu suất vận hành cao và dễ dàng bảo trì, đáp ứng tốt các yêu cầu khắt khe của ngành công nghiệp.

Hiệu suất nâng cao

• Thiết kế đai ốc trục: Đai ốc trục có thêm vòng giữ và cơ chế lưu trữ chất bôi trơn, giúp ngăn ngừa gãy, kẹt hoặc phát ra âm thanh bất thường trong quá trình vận hành van.
• Chỉ báo mở và đóng: Chỉ báo rõ ràng giúp người vận hành dễ dàng xác định trạng thái mở hoặc đóng hoàn toàn của van, giảm thiểu hư hỏng có thể xảy ra đối với gioăng xếp do xoay quá mức.

Vật liệu và tùy chỉnh

Mỗi mô-đun bên trong được chế tạo từ vật liệu phù hợp với điều kiện làm việc cụ thể, với tùy chọn xử lý bề mặt để tăng khả năng chống ăn mòn, xâm thực và mài mòn, nâng cao độ bền. Đối với các ứng dụng đặc biệt, ETM cung cấp các biến thể như đĩa phẳng, đĩa côn, đĩa tiết lưu và thiết kế đĩa kép cân bằng. Các van có đường kính danh nghĩa DN200 trở lên được trang bị thiết kế đĩa kép cân bằng để tối ưu hóa hiệu suất.

Van dòng L – Nắp dài hiệu suất cao

Để tăng cường bảo vệ chống ăn mòn và xâm thực của môi chất, ETM đã giới thiệu van dòng L, với các đặc điểm nổi bật:

1. Buồng bảo vệ gioăng xếp: Cách ly cụm gioăng xếp khỏi môi chất, kéo dài tuổi thọ.
2. Gioăng xếp ba lớp: Sử dụng vật liệu SS 316L để đảm bảo hiệu suất bền bỉ.
3. Hệ thống làm kín ba lớp: Bao gồm hàn gioăng, làm kín ngược trục và hộp làm kín có thiết bị khóa bu lông.
4. Vòng bi cầu lực đẩy: Trang bị hai vòng bi cầu lực đẩy và đai ốc trục giúp giảm mô-men xoắn khi vận hành, đảm bảo mở và đóng mượt mà.

ETM cam kết mang lại chất lượng vượt trội, sự linh hoạt, an toàn và độ tin cậy cao. Mục tiêu của công ty là trở thành thương hiệu quốc tế hàng đầu trong lĩnh vực van công nghiệp. ETM Europe Technology Manufacturer mang đến các giải pháp sáng tạo cho những ứng dụng đòi hỏi khắt khe nhất.

1. Giới thiệu về sản phẩm van hơi ETM

Van hơi ETM là dòng sản phẩm chất lượng cao được sản xuất bởi thương hiệu ETM, chuyên dùng trong các hệ thống dẫn hơi nước, hơi bão hòa, và khí nén trong công nghiệp. Với thiết kế hiện đại, độ bền cao và hiệu suất vận hành tối ưu, van hơi ETM được ứng dụng rộng rãi trong các lĩnh vực như nhà máy nhiệt điện, dầu khí, hóa chất, chế biến thực phẩm, và các ngành công nghiệp khác.

2. Đặc điểm nổi bật của van hơi ETM

• Vật liệu cao cấp: Sản phẩm được chế tạo từ các vật liệu chịu nhiệt và chịu áp lực tốt như gang, thép không gỉ, hoặc thép hợp kim, đảm bảo độ bền vượt trội.
• Hiệu suất ổn định: Van được thiết kế để hoạt động tốt trong môi trường áp suất và nhiệt độ cao, mang lại hiệu suất ổn định và tuổi thọ lâu dài.
• Đa dạng kiểu dáng: Bao gồm van cầu, van bướm, van bi, và các loại van điều khiển tự động hoặc bằng tay, phù hợp với nhiều nhu cầu sử dụng khác nhau.
• Dễ dàng bảo trì: Cấu trúc đơn giản, dễ dàng tháo lắp và bảo dưỡng trong quá trình vận hành.
• Tiêu chuẩn quốc tế: Sản phẩm được sản xuất theo các tiêu chuẩn quốc tế như ANSI, JIS, DIN, đảm bảo chất lượng và độ an toàn cao.

3. Ứng dụng của van hơi ETM

• Hệ thống hơi nước: Sử dụng trong các nhà máy sản xuất hơi, nhà máy điện và các hệ thống dẫn hơi công nghiệp.
• Hệ thống khí nén: Ứng dụng trong các dây chuyền sản xuất tự động hóa.
• Ngành thực phẩm và đồ uống: Dẫn hơi bão hòa trong quá trình tiệt trùng và sản xuất thực phẩm.
• Ngành hóa chất: Điều chỉnh và kiểm soát dòng chảy trong các quy trình sản xuất hóa chất.

4. Lựa chọn van hơi ETM tại Việt Nam

Phúc Minh Engineering Co., Ltd. (PME) tự hào là nhà phân phối chính hãng các dòng van hơi ETM tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao với giá cả cạnh tranh, kho hàng luôn sẵn có và dịch vụ hỗ trợ kỹ thuật tận tâm. Liên hệ ngay với chúng tôi để được tư vấn và báo giá tốt nhất!
