Van Bướm Lệch Tâm Ba Tầng (Triple Offset Butterfly Valve) | PM-E

21/04/2026

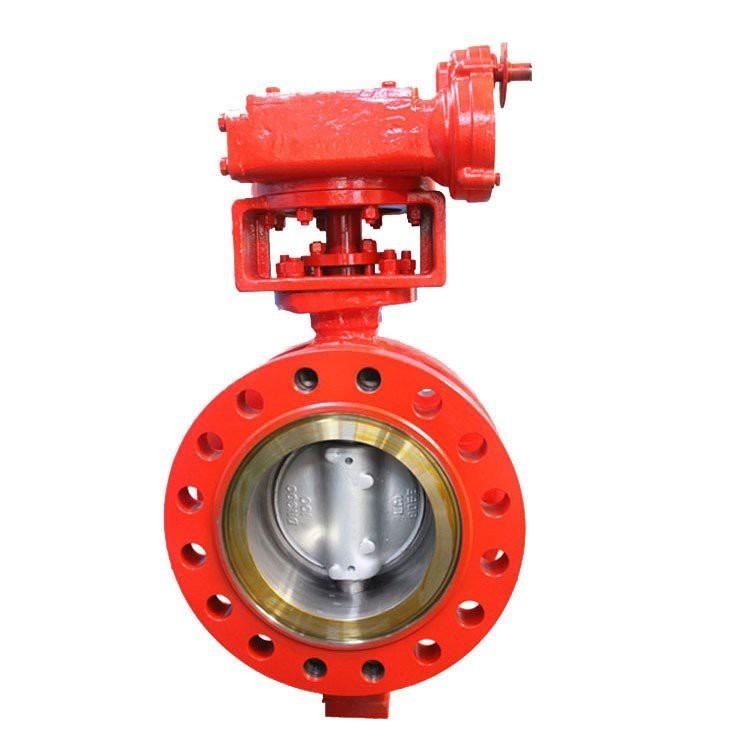

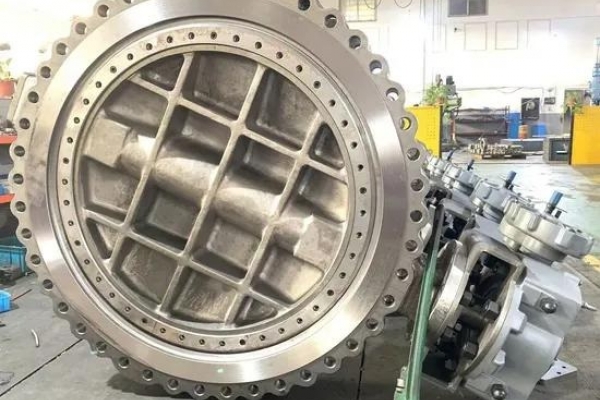

Van Bướm Ba Lệch Tâm (Triple Offset Butterfly Valve) Là Gì? Cấu Tạo, Ưu Điểm & Ứng Dụng

Van Bướm Ba Lệch Tâm Là Gì?

Van bướm ba lệch tâm (Triple Offset Butterfly Valve - TOV) là dòng van bướm hiệu suất cao được thiết kế chuyên dùng cho nhiệt độ cao, áp suất lớn, hơi nóng, dầu khí, hóa chất và môi trường khắc nghiệt.

Khác với van bướm đồng tâm hoặc van bướm lệch tâm kép, dòng Triple Offset sử dụng 3 cấp độ lệch tâm giúp đóng mở nhẹ, không ma sát bề mặt seat, tăng tuổi thọ và đạt độ kín rất cao (bubble-tight shutoff).

Đây là giải pháp thay thế lý tưởng cho van cổng, van cầu trong nhiều ứng dụng công nghiệp hiện đại.

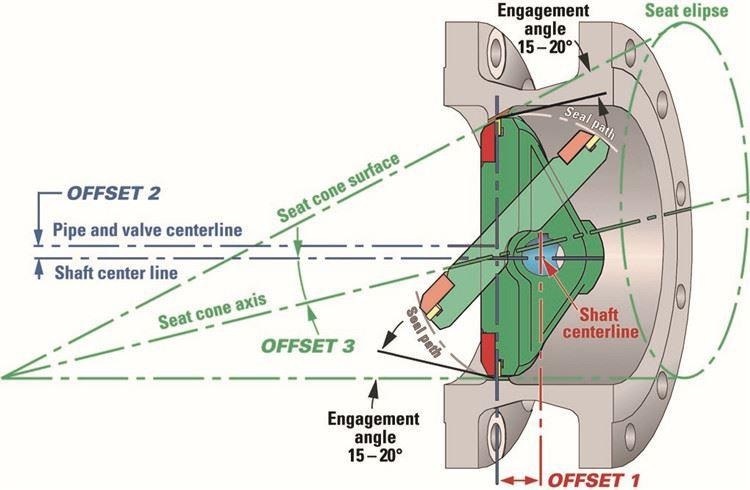

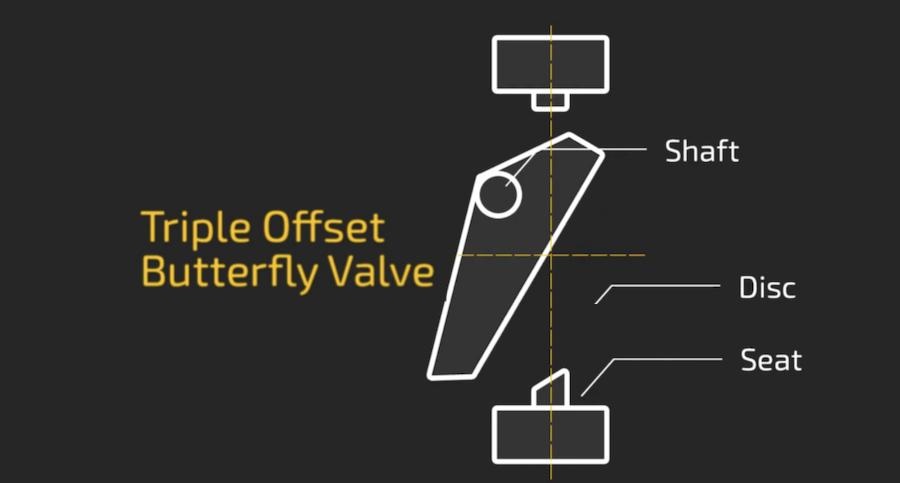

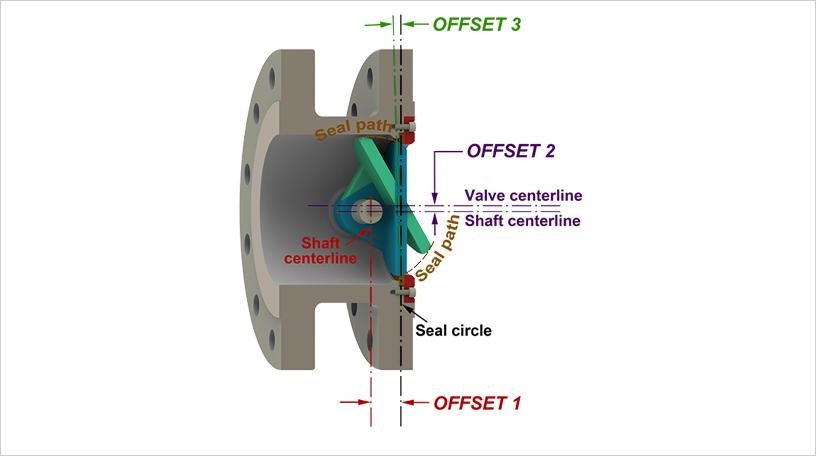

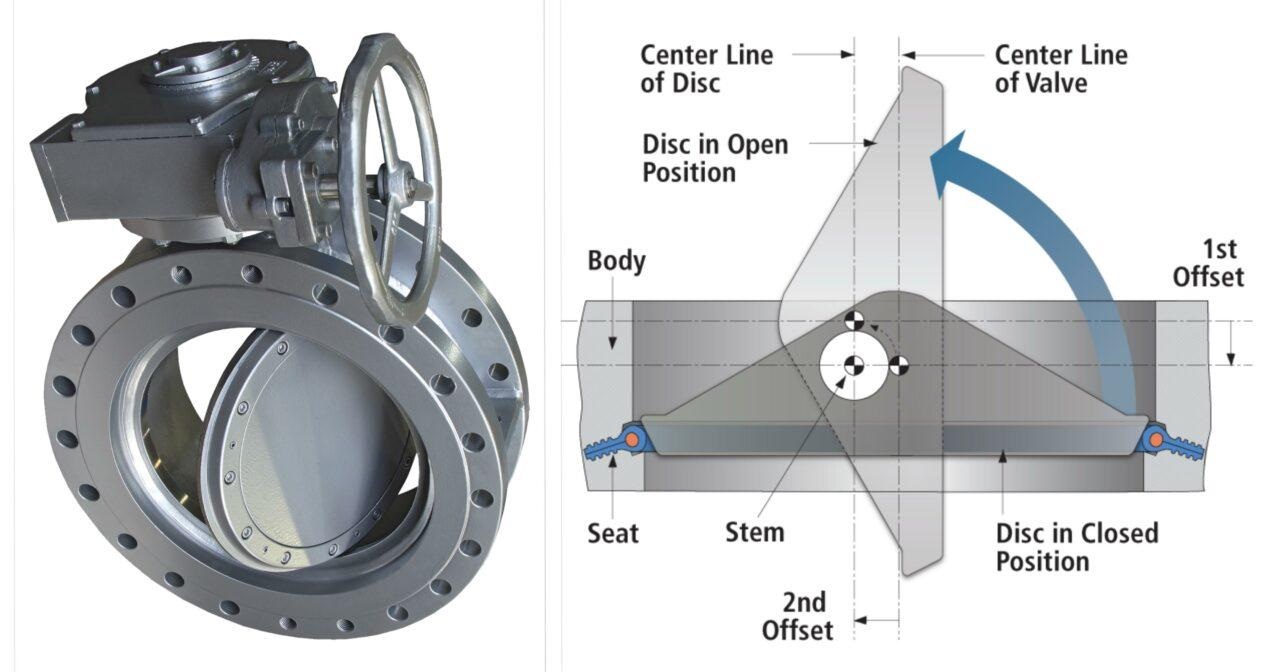

Cấu Tạo 3 Lệch Tâm Của Van Bướm Triple Offset

1. Lệch Tâm Thứ Nhất

Trục van được đặt lệch ra phía sau tâm seat, giúp đĩa van tiếp xúc kín đều trên toàn bộ vòng seat.

2. Lệch Tâm Thứ Hai

Tâm trục được đặt lệch khỏi tâm thân van và đường ống, giúp đĩa van mở ra nhanh khỏi seat, giảm ma sát khi vận hành.

3. Lệch Tâm Thứ Ba

Trục hình nón của seat lệch khỏi tâm trục van, tạo chuyển động đóng mở kiểu cam, loại bỏ ma sát hoàn toàn khi vận hành.

Ưu Điểm Của Thiết Kế Triple Offset

✔ Không ma sát giữa seat và disc khi đóng mở
✔ Tuổi thọ seat rất cao
✔ Mô-men xoắn vận hành thấp
✔ Độ kín tuyệt đối (bubble tight)
✔ Chịu nhiệt độ cao
✔ Chịu áp suất lớn
✔ Chống cháy (Fire Safe)
✔ Phù hợp đóng mở thường xuyên
✔ Bảo trì thấp

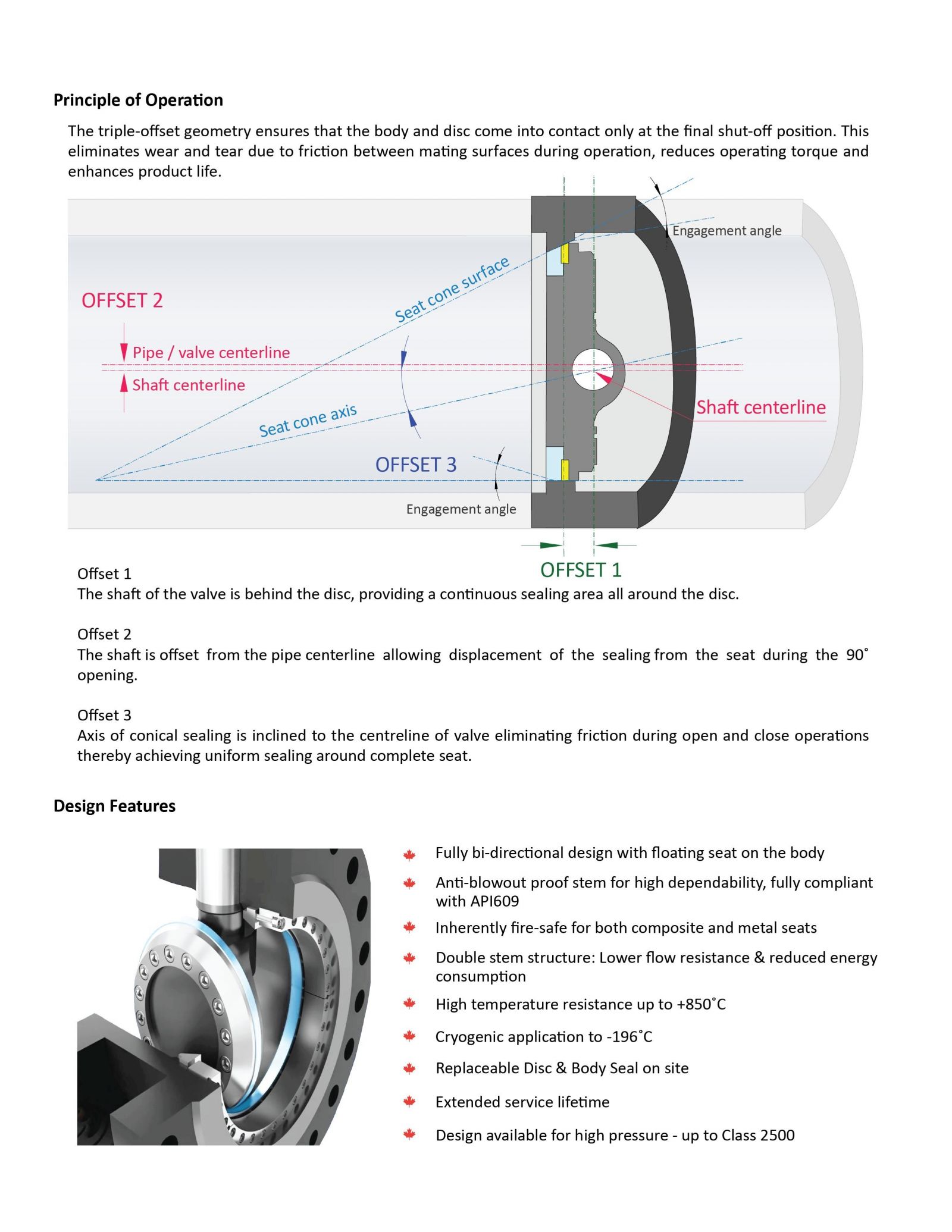

Nguyên Lý Hoạt Động

Van hoạt động bằng cách xoay đĩa van 1 góc 90°.

Khi mở: đĩa tách khỏi seat gần như ngay lập tức, giảm ma sát.
Khi đóng: đĩa ép đều vào seat bằng mô-men xoắn, tạo độ kín cao.
Áp lực đường ống hỗ trợ tăng khả năng làm kín.

Tiêu Chuẩn Thiết Kế

Design Standard

API 609 Category B
ASME B16.34

Face to Face

API 609 Cat.B
Wafer Type
Lug Type
Double Flange Short / Long Pattern

Flange Standard

ASME B16.5 / B16.47
BS 4504
EN 1092-1
JIS B2220
Tiêu chuẩn khác theo yêu cầu

Cấp Áp Suất Làm Việc

Class 150
Class 300
Class 600
Class 900
Class 1500

Kích Thước Sản Xuất

3 inch đến 144 inch
DN80 đến DN3600

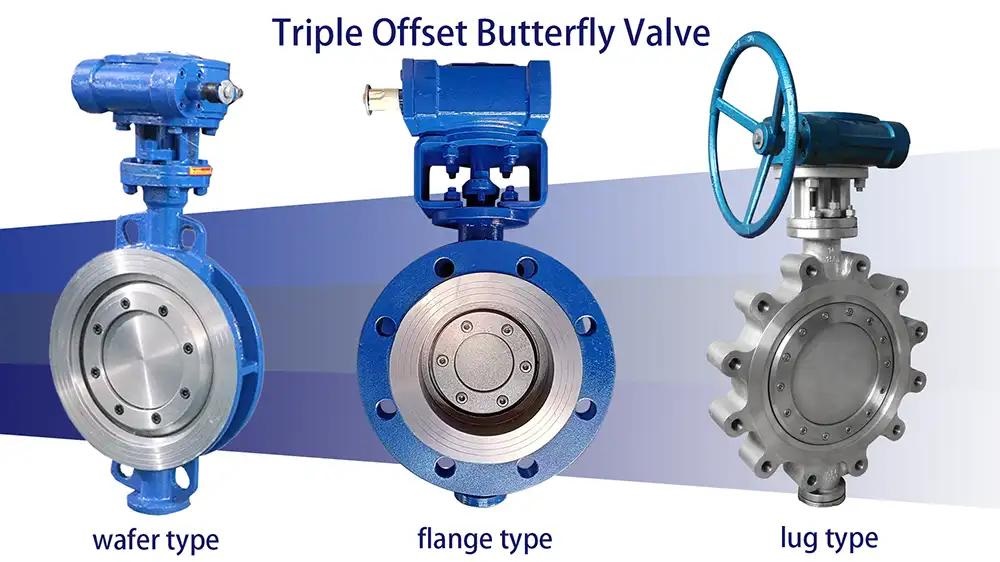

Kiểu Kết Nối

✔ Wafer Type

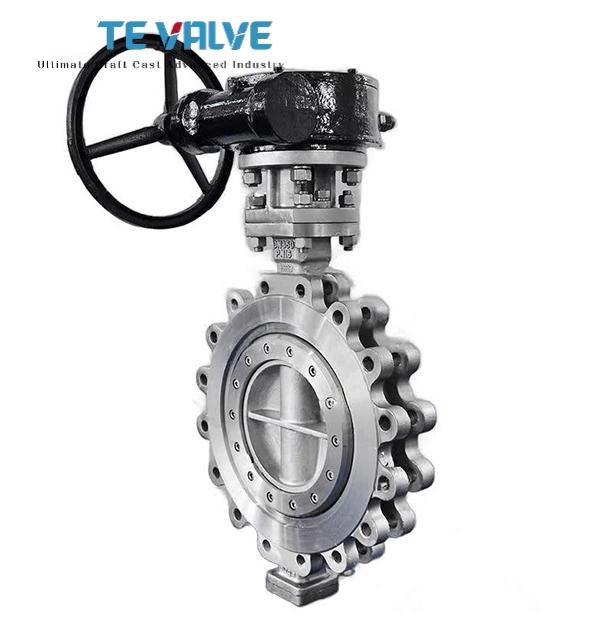

✔ Lug Type
✔ Double Flange Type

Tùy Chọn Khác

Anti-static Device
Cryogenic Design (nhiệt độ âm sâu)
Extended Stem
Gearbox / Pneumatic / Electric Actuator
Theo yêu cầu đặc biệt

Tiêu Chuẩn Kiểm Tra

API 598
ASME B16.104 / FCI 70-2
ISO 5208

Vật Liệu Chế Tạo

Thép Carbon

A105
A216 WCB
WCC
WC6
WC9

Thép Carbon Nhiệt Độ Thấp

A350 LF2
A352 LCB
LCC

Inox Austenitic

A182 F304
A182 F316
A351 CF8
CF8M
CF3
CF3M

Duplex / Super Duplex

A182 F51
F53
F55
A995 4A / 5A / 6A

Hợp Kim Đặc Biệt

Inconel 625 (UNS N06625)
254SMO (UNS S31254)
Monel K400 / 500

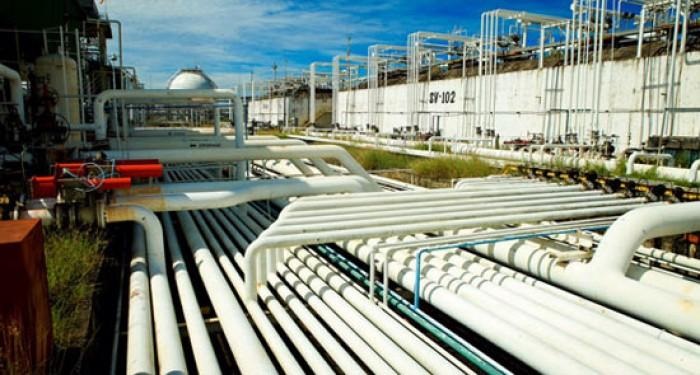

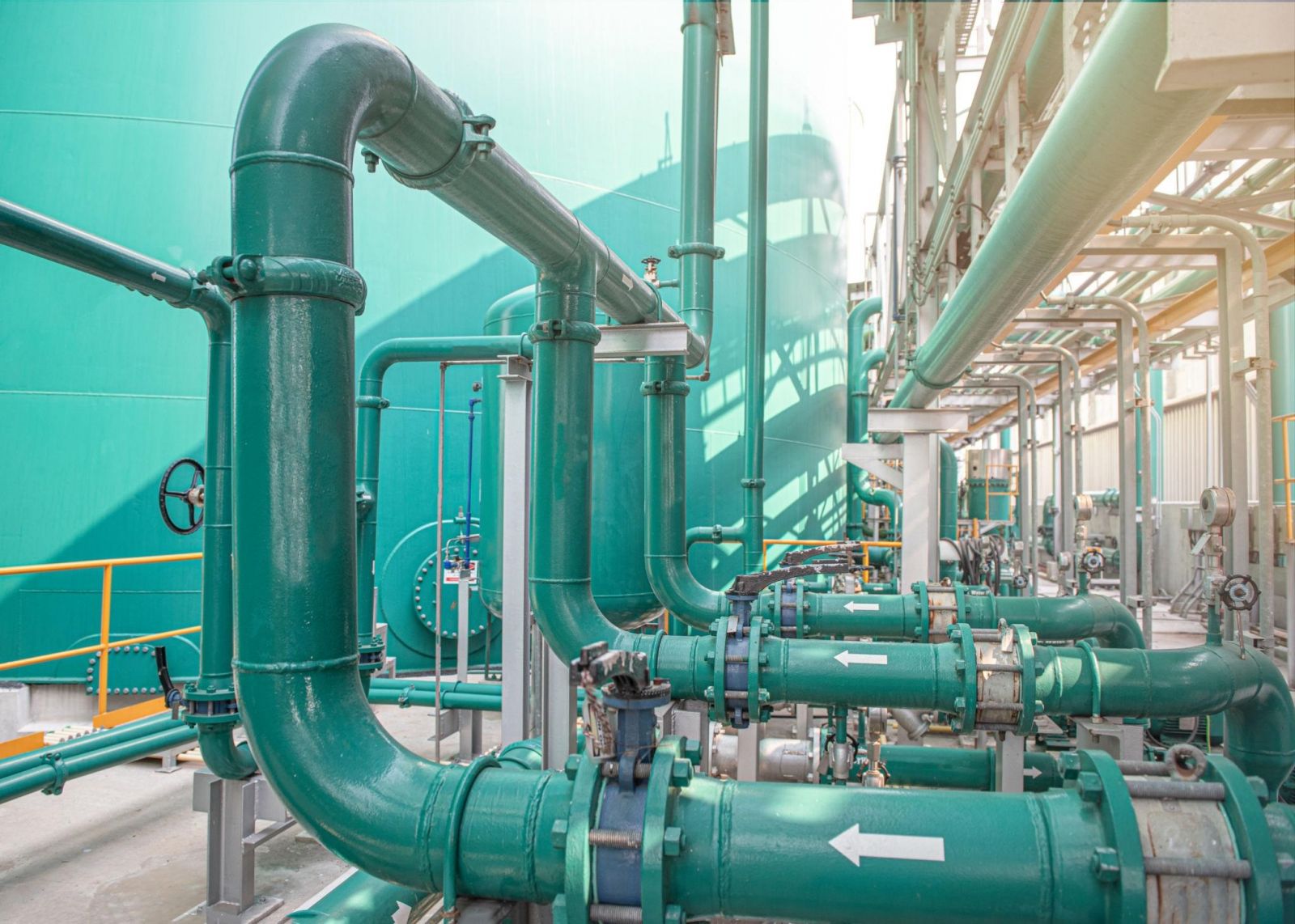

Ứng Dụng Của Van Bướm Ba Lệch Tâm

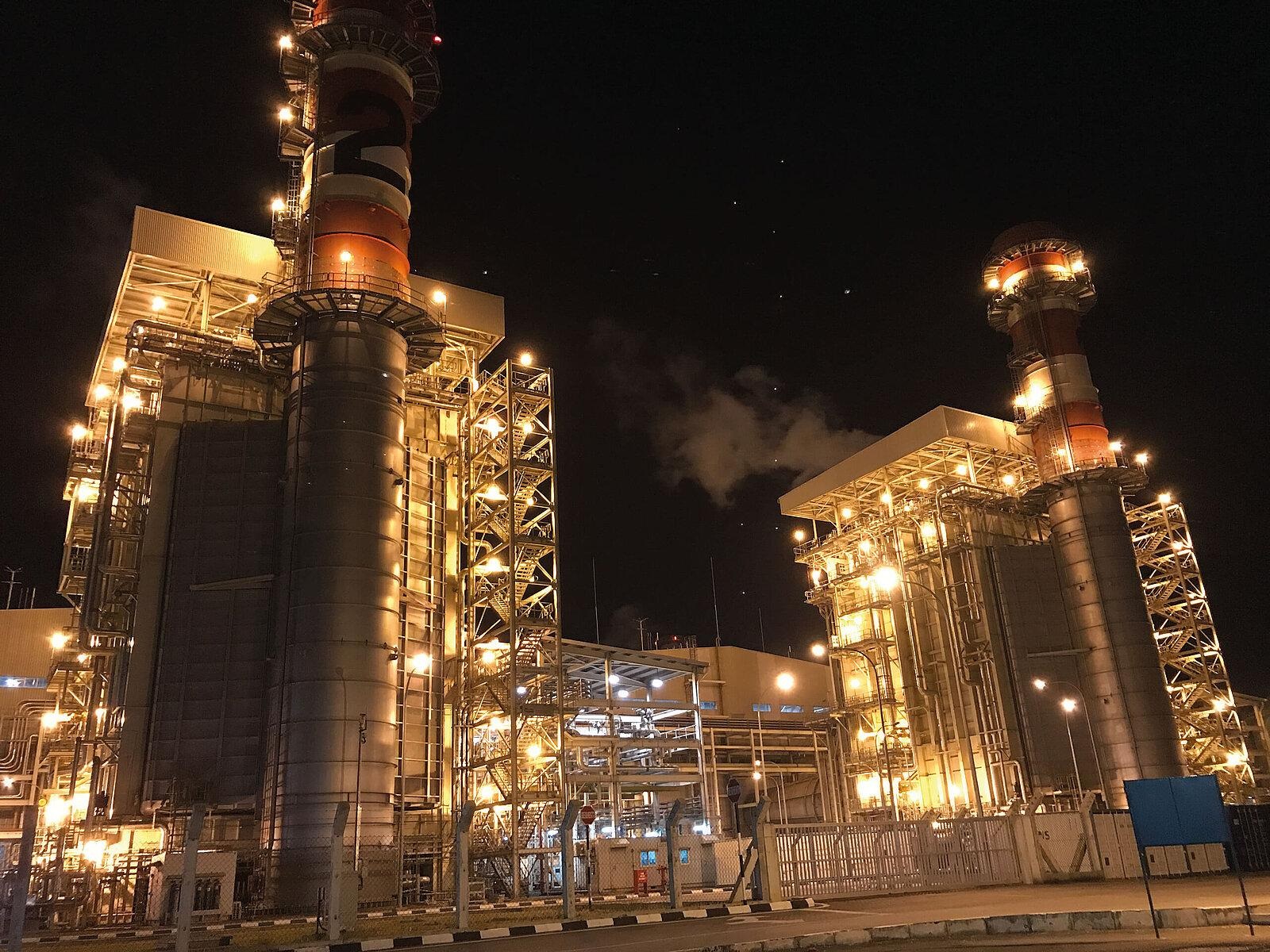

✔ Nhà máy nhiệt điện
✔ Hơi nóng áp cao
✔ Nhà máy xi măng
✔ Dầu khí offshore/onshore
✔ Nhà máy lọc dầu
✔ Hóa chất ăn mòn
✔ LNG / LPG
✔ Nhà máy giấy
✔ Hệ thống nước công nghiệp lớn

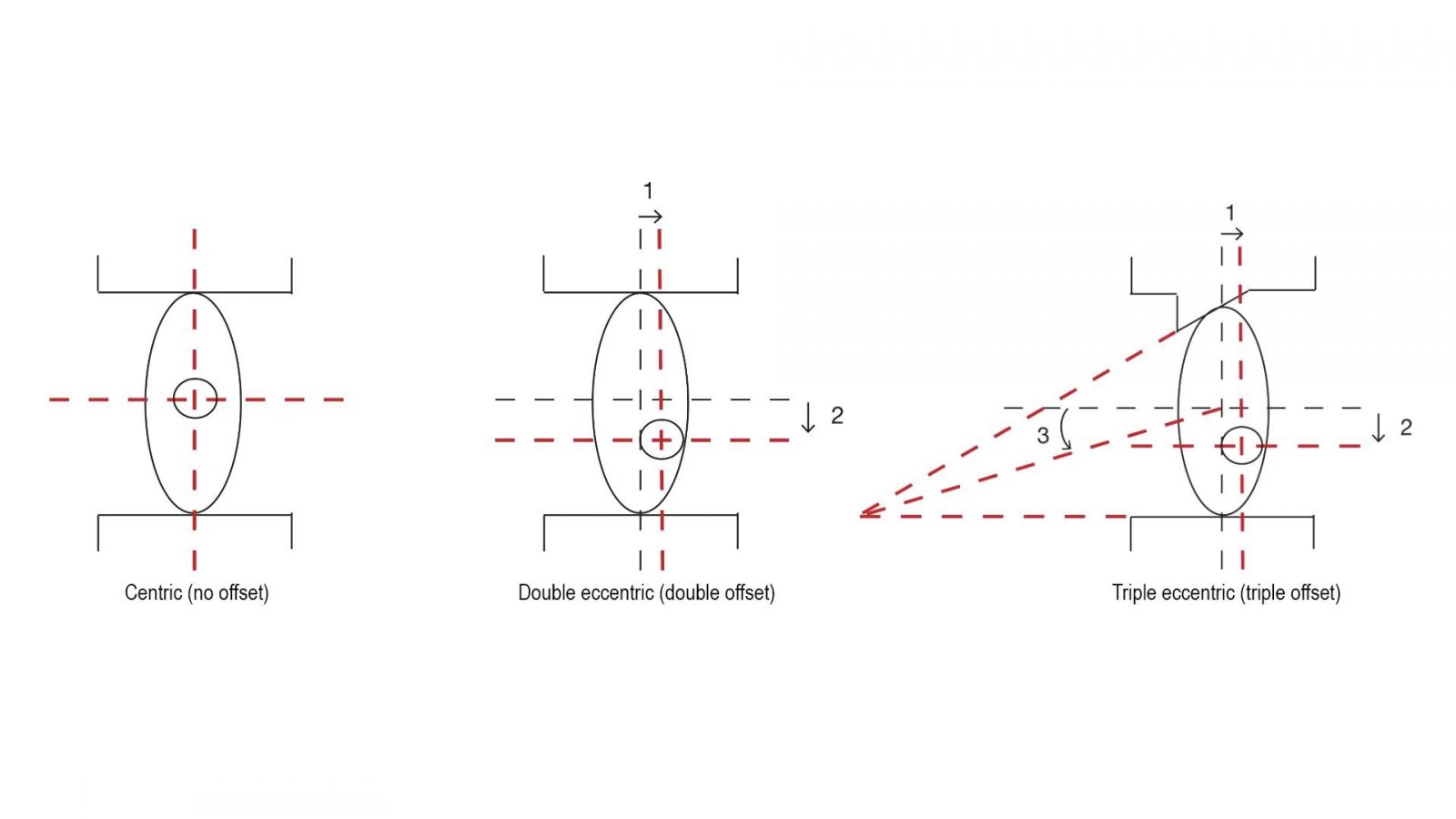

So Sánh Với Van Bướm Thường

Tiêu chí	Van bướm thường	Triple Offset
Seat	Cao su/PTFE	Metal Seat
Nhiệt độ	Thấp - trung bình	Rất cao
Áp suất	Trung bình	Rất cao
Độ kín	Tốt	Bubble Tight
Tuổi thọ	Trung bình	Rất cao
Ứng dụng nặng	Hạn chế	Rất tốt

Vì Sao Chọn PM-E?

PM-E chuyên cung cấp van bướm ba lệch tâm chất lượng cao, nhập khẩu và OEM theo yêu cầu.

Cam kết:

✔ Tư vấn đúng model
✔ Đúng vật liệu
✔ CO/CQ đầy đủ
✔ Giá cạnh tranh
✔ Giao hàng toàn quốc
✔ Hỗ trợ kỹ thuật tận nơi

Liên Hệ Báo Giá

CÔNG TY KỸ THUẬT PHÚC MINH
🌐 Website: kythuatphucminh.com
🌐 Website: pm-e.vn
📧 Email: info@pm-e.vn
📞 Hotline: +84 907 450 506
📞 Hotline: +84 902 720 814

Kết Luận

Van bướm ba lệch tâm (Triple Offset Butterfly Valve) là giải pháp tối ưu cho hệ thống yêu cầu độ kín cao, nhiệt độ lớn, áp suất cao và tuổi thọ dài. Đây là lựa chọn hàng đầu cho nhà máy công nghiệp hiện đại. Nếu bạn cần báo giá hoặc tư vấn kỹ thuật, hãy liên hệ PM-E ngay hôm nay.
