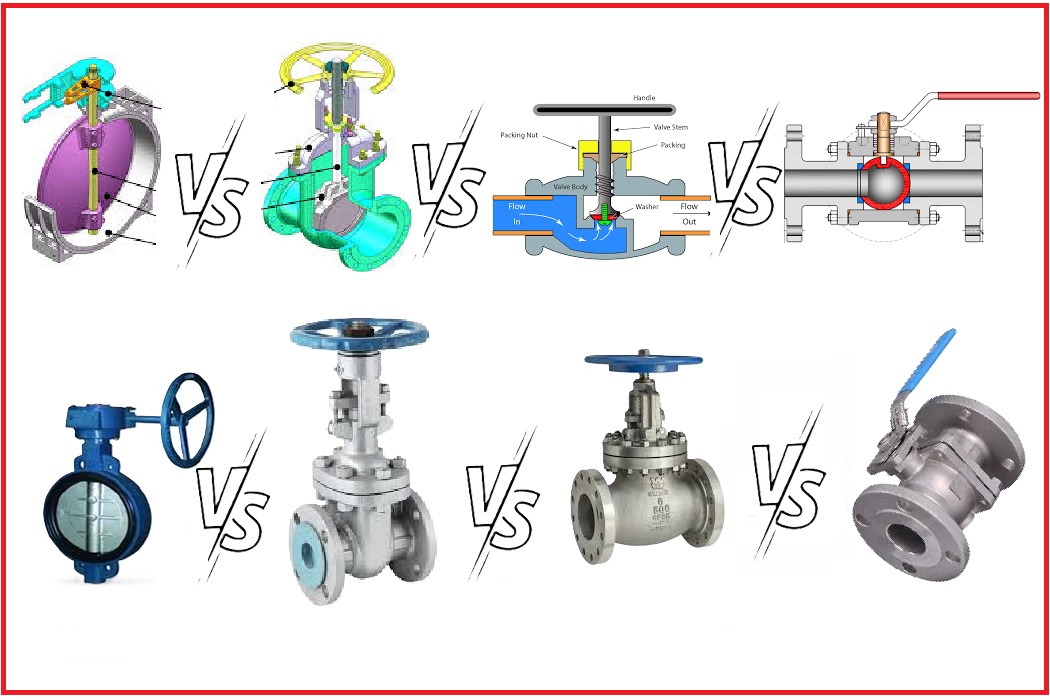

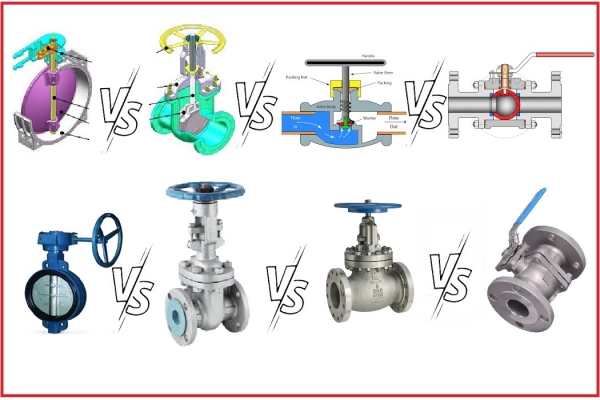

So Sánh Gate vs Globe vs Ball vs Butterfly Valve – Khác Nhau Thế Nào? Nên Chọn Loại Nào?

📝 Giới Thiệu

Trong hệ thống đường ống công nghiệp, 4 loại van phổ biến nhất gồm:

• Gate Valve (van cổng)
• Globe Valve (van cầu)
• Ball Valve (van bi)
• Butterfly Valve (van bướm)

Mặc dù đều có chức năng đóng/mở hoặc điều tiết dòng chảy, nhưng mỗi loại lại có cấu tạo, nguyên lý và ứng dụng hoàn toàn khác nhau.

👉 Việc chọn sai loại van có thể gây:

• Tổn thất áp suất
• Rò rỉ
• Hư hỏng hệ thống
• Chi phí vận hành cao

Tổng Quan 4 Loại Van

1. Gate Valve (Van Cổng)

• Hoạt động bằng cách nâng/hạ đĩa van (gate)
• Dòng chảy đi thẳng → tổn thất áp thấp

👉 Chuyên dùng:

• Đóng/mở hoàn toàn (ON/OFF)

2. Globe Valve (Van Cầu)

• Dòng chảy bị đổi hướng bên trong van
• Có khả năng điều tiết lưu lượng rất tốt

👉 Chuyên dùng:

• Điều chỉnh lưu lượng (control valve)

3. Ball Valve (Van Bi)

• Sử dụng bi rỗng xoay 90° để đóng/mở

👉 Ưu điểm:

• Đóng mở nhanh
• Kín tuyệt đối

4. Butterfly Valve (Van Bướm)

• Dùng đĩa xoay 90° trong thân van

👉 Ưu điểm:

• Nhẹ, giá rẻ
• Phù hợp đường ống lớn

So Sánh Chi Tiết Gate vs Globe vs Ball vs Butterfly

🔥 Bảng So Sánh Tổng Quan

👉 Gate valve cho dòng chảy thẳng gần như không cản trở → tổn thất áp rất thấp
👉 Globe valve có dòng chảy “ziczac” → tổn thất áp cao nhưng điều tiết tốt
👉 Ball valve đóng mở nhanh 90° và kín tuyệt đối
👉 Butterfly valve nhỏ gọn và kinh tế cho size lớn

So Sánh Chi Tiết Theo Từng Yếu Tố

1. Khả Năng Điều Tiết Lưu Lượng

• Tốt nhất: Globe Valve
• Khá tốt: Butterfly Valve
• Kém: Ball Valve
• Không dùng: Gate Valve

👉 Gate valve không phù hợp điều tiết vì dễ hư seat

2. Khả Năng Đóng Kín

• Tốt nhất: Ball Valve
• Rất tốt: Globe Valve
• Tốt: Gate Valve
• Trung bình: Butterfly

👉 Ball valve có khả năng “bubble tight” (kín tuyệt đối)

3. Tổn Thất Áp Suất

• Thấp nhất: Gate Valve
• Thấp: Ball Valve / Butterfly
• Cao: Globe Valve

4. Tốc Độ Đóng Mở

• Nhanh nhất: Ball Valve, Butterfly
• Chậm: Gate, Globe

👉 Quarter-turn valve chỉ cần xoay 90°

5. Kích Thước & Chi Phí

• Rẻ nhất: Butterfly Valve
• Trung bình: Gate / Ball
• Đắt nhất: Globe

👉 Butterfly là lựa chọn tối ưu cho đường ống lớn

Khi Nào Nên Dùng Loại Nào?

🔥 Hơi Nóng (Steam)

👉 Nên dùng:

• Globe Valve
• Gate Valve
• Ball Valve thép

👉 Không nên:

• Butterfly (không chịu nhiệt tốt bằng)

💧 Nước sạch

👉 Nên dùng:

• Gate Valve (đường ống lớn)
• Butterfly Valve (kinh tế)
• Ball Valve (đường nhỏ)

🛢 Dầu / Xăng

👉 Nên dùng:

• Ball Valve (kín tuyệt đối)
• Globe (nếu cần điều tiết)

💨 Khí nén (Air)

👉 Nên dùng:

• Ball Valve
• Butterfly Valve

🧪 Hóa chất

👉 Nên dùng:

• Ball Valve inox / PTFE
• Butterfly PTFE

Ưu Nhược Điểm Tổng Hợp

Gate Valve

✔ Tổn thất áp thấp
✔ Tốt cho đường ống lớn
❌ Không điều tiết

Globe Valve

✔ Điều tiết chính xác
✔ Độ kín cao
❌ Tổn thất áp lớn

Ball Valve

✔ Kín tuyệt đối
✔ Đóng mở nhanh
❌ Không phù hợp điều tiết

Butterfly Valve

✔ Nhẹ, giá rẻ
✔ Dùng cho size lớn
❌ Độ kín không cao bằng ball

Kết Luận – Nên Chọn Van Nào?

👉 Nếu bạn cần:

• Đóng mở hoàn toàn, ít cản trở → Gate Valve
• Điều tiết lưu lượng chính xác → Globe Valve
• Đóng nhanh, kín tuyệt đối → Ball Valve
• Giá rẻ, đường kính lớn → Butterfly Valve

👉 Không có loại nào “tốt nhất”, chỉ có loại phù hợp nhất với ứng dụng
