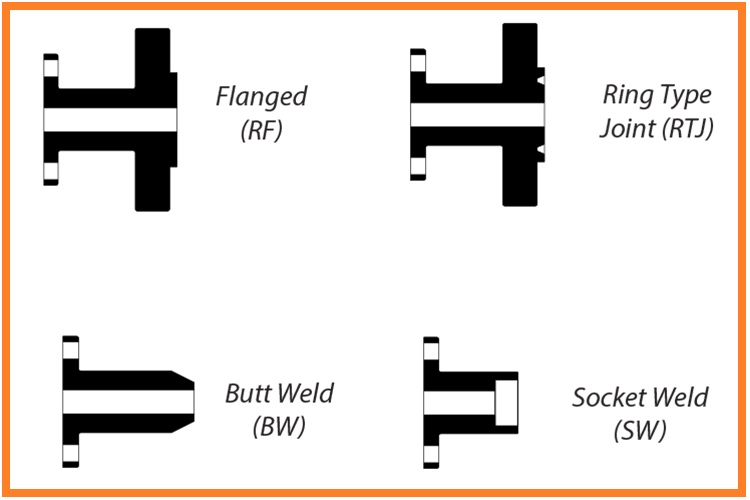

🔷 RF, RTJ, BW, SW là gì trong van công nghiệp?

Trong hệ thống van công nghiệp và đường ống, các ký hiệu RF, RTJ, BW, SW dùng để chỉ kiểu kết nối giữa van, mặt bích và đường ống.

Việc hiểu đúng các kiểu kết nối này giúp đảm bảo:

• Độ kín của hệ thống
• Khả năng chịu áp lực
• An toàn vận hành
• Khả năng lắp đặt và bảo trì





⚙️ 1. RF là gì? (Raised Face)

RF (Raised Face) là kiểu mặt bích có bề mặt nâng cao lên so với thân flange.

📌 Đặc điểm RF:

• Là kiểu phổ biến nhất hiện nay
• Dùng kết hợp với gioăng phẳng (gasket)
• Dễ lắp đặt và chi phí thấp
• Áp dụng rộng rãi trong công nghiệp

👉 RF thường dùng cho: nước, hơi, dầu, HVAC

⚙️ 2. RTJ là gì? (Ring Type Joint)

RTJ (Ring Type Joint) là kiểu mặt bích sử dụng rãnh kim loại và vòng gioăng kim loại (metal ring gasket).

📌 Đặc điểm RTJ:

• Độ kín rất cao
• Chịu áp suất và nhiệt độ cực lớn
• Dùng trong môi trường khắc nghiệt
• Chi phí cao hơn RF

👉 RTJ thường dùng trong: dầu khí, hóa chất, offshore

⚙️ 3. BW là gì? (Butt Weld)

BW (Butt Weld) là kiểu kết nối hàn đối đầu giữa van và đường ống.

📌 Đặc điểm BW:

• Kết nối hàn cố định, không tháo rời dễ dàng
• Độ kín rất cao
• Không rò rỉ tại mối nối
• Phù hợp hệ thống áp lực cao

👉 BW thường dùng trong: pipeline, dầu khí, hơi nóng

⚙️ 4. SW là gì? (Socket Weld)

SW (Socket Weld) là kiểu kết nối ống được đưa vào socket và hàn lại bên ngoài.

📌 Đặc điểm SW:

• Phù hợp đường ống nhỏ
• Dễ thi công hơn BW
• Độ kín cao hơn ren (threaded)
• Thường dùng cho kích thước nhỏ DN15–DN50

👉 SW thường dùng trong: hệ thống áp lực cao cỡ nhỏ

📊 So sánh nhanh RF, RTJ, BW, SW

🏭 Khi nào nên chọn từng loại kết nối?

• RF: Hệ thống phổ thông, dễ bảo trì
• RTJ: Hệ thống áp lực cao, yêu cầu kín tuyệt đối
• BW: Đường ống dài, không cần tháo lắp thường xuyên
• SW: Hệ thống nhỏ, áp lực cao

❌ Sai lầm thường gặp

• Dùng RF cho hệ thống áp suất quá cao
• Nhầm lẫn BW và SW
• Không chọn đúng loại gasket đi kèm RTJ hoặc RF
• Trộn nhiều kiểu kết nối trong cùng hệ thống

🏁 Kết luận

RF, RTJ, BW, SW là các kiểu kết nối quan trọng trong ngành van công nghiệp:

👉 Ghi nhớ nhanh:

• RF = phổ thông
• RTJ = siêu kín, áp cao
• BW = hàn đối đầu pipeline
• SW = hàn lồng ống nhỏ

Việc chọn đúng kiểu kết nối giúp hệ thống vận hành an toàn, bền bỉ và hiệu quả hơn.
