Van Cửa (Gate Valve) Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Van cửa, hay còn gọi là van chặn (Gate Valve), là một trong những loại van công nghiệp phổ biến nhất, được sử dụng để đóng mở dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống.

Van cửa hoạt động theo nguyên lý đơn giản: mở hoàn toàn hoặc đóng hoàn toàn, không dùng để điều tiết lưu lượng.

1. Van Cửa Là Gì?

Van cửa là thiết bị cơ khí dùng để kiểm soát dòng chảy bằng cách nâng lên hoặc hạ xuống một “cửa van” (đĩa van) trong thân van.

• Khi mở: dòng chảy đi qua hoàn toàn
• Khi đóng: chặn hoàn toàn dòng lưu chất

👉 Van cửa thường được sử dụng trong hệ thống dầu khí, nước, hơi và công nghiệp nặng.

2. Nguyên Lý Hoạt Động Của Van Cửa

🔹 Mở van:

• Khi van ở trạng thái mở, đĩa van được nâng lên khỏi ghế van
• Tạo ra đường cho chất lỏng hoặc khí đi qua tự do
• Van thường được điều khiển bằng tay quay hoặc bánh xe

👉 Khi quay theo chiều kim đồng hồ, trục van nâng đĩa lên và mở dòng chảy.

🔹 Đóng van:

• Khi đóng van, quay tay quay ngược chiều kim đồng hồ
• Đĩa van hạ xuống và ép chặt vào ghế van
• Ngăn hoàn toàn dòng chảy

👉 Quá trình đóng nên thực hiện từ từ để tránh sốc áp.

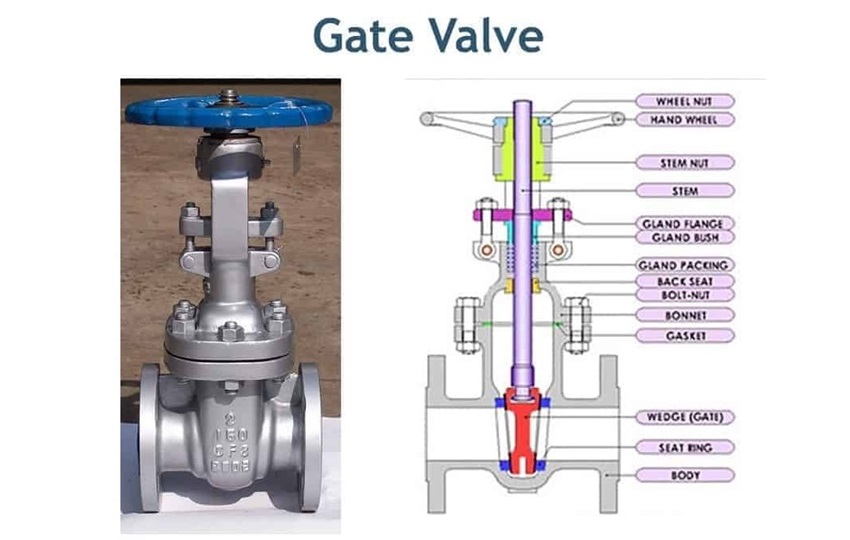

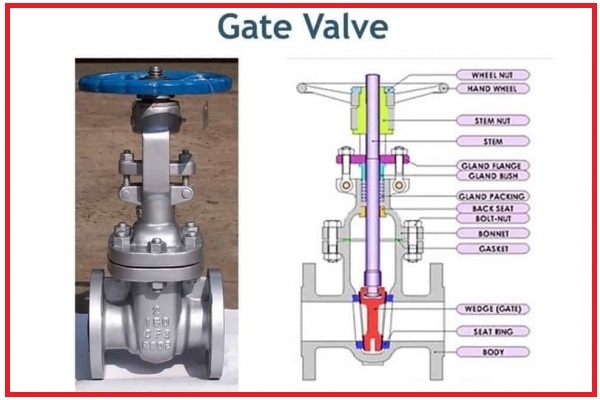

3. Cấu Tạo Van Cửa

Van cửa gồm các bộ phận chính:

🔹 Thân van (Body)

• Bộ phận chính chứa toàn bộ cấu trúc van
• Thường làm từ thép, gang hoặc inox

🔹 Đĩa van (Gate/Disc)

• Bộ phận trực tiếp đóng/mở dòng chảy

🔹 Ghế van (Seat)

• Bề mặt tiếp xúc để đĩa van ép vào khi đóng

🔹 Trục van (Stem)

• Kết nối đĩa van với tay quay điều khiển

🔹 Tay quay / bánh xe (Handwheel)

• Dùng để điều khiển đóng mở van

4. Kiểm Tra Và Bảo Trì Van Cửa

Để đảm bảo van hoạt động ổn định:

• Kiểm tra định kỳ tình trạng rò rỉ
• Vệ sinh bụi bẩn và cặn bám
• Bôi trơn trục van
• Thay thế bộ phận hư hỏng khi cần thiết

5. Lưu Ý Khi Sử Dụng Van Cửa

• Không dùng để điều tiết lưu lượng
• Chỉ nên dùng để đóng hoặc mở hoàn toàn
• Lắp đúng chiều dòng chảy
• Chọn đúng tiêu chuẩn và vật liệu

6. Ứng Dụng Của Van Cửa

• Hệ thống dầu khí
• Nhà máy hóa chất
• Hệ thống hơi nước
• Cấp thoát nước công nghiệp
• Nhà máy điện

7. Ưu Điểm Của Van Cửa

• Độ kín cao khi đóng hoàn toàn
• Tổn thất áp suất thấp khi mở
• Kết cấu đơn giản, dễ bảo trì
• Phù hợp nhiều môi trường công nghiệp

8. Nhà Cung Cấp Van Công Nghiệp Uy Tín

Nếu bạn cần tư vấn hoặc báo giá van cửa (gate valve), hãy liên hệ:

Phuc Minh Engineering Co., Ltd
🌐 Website: pm-e.vn
📧 Email: info@pm-e.vn
📱 Hotline: +84 907 450 506 – +84 902 720 814 – +84 979 737 351

👉 Cung cấp:

• Van cửa, van cầu, van bi, van một chiều
• Tiêu chuẩn ANSI, DIN, JIS
• CO-CQ đầy đủ
• Hỗ trợ kỹ thuật dự án

KẾT LUẬN

Van cửa (Gate Valve) là thiết bị quan trọng trong hệ thống đường ống công nghiệp, với nguyên lý hoạt động đơn giản nhưng hiệu quả cao trong việc đóng/mở dòng chảy.
