Pressure Reducing Valve Là Gì? Cấu Tạo – Nguyên Lý – Cách Chọn PRV Chuẩn Nhất Cho Nhà Máy (2025)

1. Pressure Reducing Valve là gì?

Pressure Reducing Valve (PRV) hay van giảm áp là thiết bị dùng để giảm áp suất đầu vào cao xuống mức ổn định ở đầu ra, giúp bảo vệ hệ thống đường ống, thiết bị đo, máy móc và tăng độ an toàn trong vận hành.

PRV được sử dụng rộng rãi trong:

• Hệ thống hơi nóng (steam)

• Hệ thống khí nén – gas – nitrogen

• Hệ thống nước sạch – nước kỹ thuật – nước lạnh

• Dầu, hóa chất, và các môi trường công nghiệp đặc thù

---

2. Tại sao nhà máy cần sử dụng Pressure Reducing Valve?

✅ 2.1 Giảm áp suất nguy hiểm trong hệ thống

Trong nhiều dây chuyền, áp suất cấp vào thường cao để tối ưu truyền tải. Nhưng các thiết bị đầu cuối lại chỉ chịu được áp thấp.
→ PRV giúp ổn định áp suất, tránh nổ đường ống, cháy thiết bị hoặc dừng toàn hệ thống.

✅ 2.2 Giúp tiết kiệm năng lượng – giảm thất thoát

Trong hệ thống hơi, áp suất dư thừa gây:

• thất thoát nhiệt,

• gia tăng tổn thất đường ống,

• tăng chi phí vận hành nồi hơi.

Van giảm áp giúp tiết kiệm 5–12% năng lượng.

✅ 2.3 Tăng tuổi thọ thiết bị

Thiết bị đo, cảm biến, phốt làm kín, máy bơm… đều dễ hư hỏng nếu áp suất dao động.
PRV giúp áp ổn định → tăng tuổi thọ 30–50%.

---

3. Cấu tạo Pressure Reducing Valve

Tùy dòng sản phẩm, PRV có thể là loại direct operated hoặc pilot operated. Dưới đây là cấu tạo cơ bản:

✅ 3.1 Loại tác động trực tiếp (Direct Acting PRV)

• Thân van

• Lò xo điều chỉnh

• Màng (diaphragm) hoặc piston

• Đĩa van (seat & disc)

• Bulông chỉnh áp

Dùng cho lưu lượng nhỏ – trung bình.

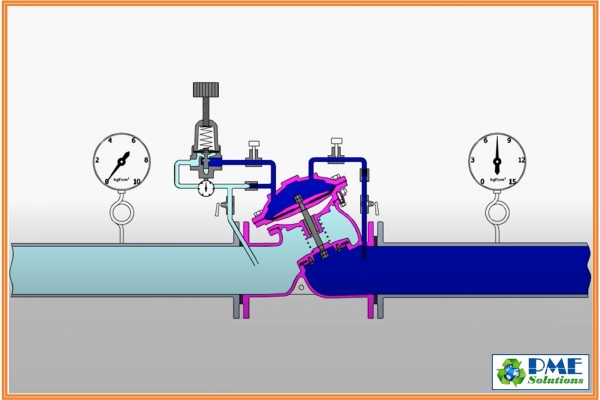

✅ 3.2 Loại tác động gián tiếp (Pilot Operated PRV)

Gồm:

• Van chính

• Van pilot

• Buồng điều áp

• Cảm biến áp suất

Loại này dùng cho:

• hơi nóng công suất lớn,

• hệ thống có dao động áp cao,

• nhà máy yêu cầu độ ổn định ±0.05 bar.

---

4. Nguyên lý hoạt động Pressure Reducing Valve (PRV)

✅ 4.1 Nguyên lý chung

Khi áp suất đầu ra (Outlet Pressure) tăng lên, lực phản hồi làm:

• màng hoặc piston đi lên,

• đĩa van đóng lại,

• giảm lượng lưu chất đi qua,

• giúp áp suất ra giảm về mức cài đặt.

Khi áp suất đầu ra giảm xuống, van tự mở ra lớn hơn → giữ áp suất ổn định.

✅ 4.2 PRV cho hơi nóng (Steam)

Van pilot điều khiển áp suất vào buồng điều khiển. Khi hơi có dao động lớn, pilot giúp van chính phản hồi cực nhanh → giữ áp suất chính xác.

✅ 4.3 PRV cho nước – khí – khí nén

Dùng màng (diaphragm) để phản hồi nhanh với thay đổi áp suất ngõ ra.
Dòng nước và khí cần độ ổn định cao nên loại direct acting rất phổ biến.

---

5. Phân loại Pressure Reducing Valve (PRV)

✅ 5.1 Theo môi trường sử dụng

---

✅ 5.2 Theo cấu tạo cơ học

1. PRV tác động trực tiếp (Direct)

2. PRV pilot (gián tiếp)

3. PRV màng (Diaphragm)

4. PRV piston – chịu được áp cao

5. PRV dạng điện tử (Electronic PRV) tích hợp cảm biến + bộ điều khiển PID

---

6. Cách chọn Pressure Reducing Valve chuẩn kỹ thuật cho nhà máy

✅ 6.1 Xác định môi chất làm việc (Steam, Air, Water, Oil…)

Vì mỗi môi trường có:

• nhiệt độ khác nhau,

• độ nhớt khác nhau,

• ảnh hưởng đến vật liệu & cấu tạo van.

✅ 6.2 Áp suất đầu vào & đầu ra

Ví dụ:

• Inlet: 10 bar

• Outlet yêu cầu: 3.5 bar

Chênh lệch áp càng lớn → cần loại pilot mới ổn định.

✅ 6.3 Lưu lượng (Flow Rate)

Thường tính theo:

• kg/h (hơi)

• Nm³/h (khí)

• m³/h (nước)

Nếu lưu lượng lớn mà sử dụng Direct Acting → áp dao động mạnh.

✅ 6.4 Vật liệu

Tùy môi chất:

• Gang: nước, khí

• Inox: dầu, hóa chất

• Thép hợp kim: hơi nóng

✅ 6.5 Nhiệt độ làm việc

Steam 150°C → dùng loại thường
Steam 250–350°C → dùng van thép carbon hoặc hợp kim

✅ 6.6 Chọn hãng uy tín

Các thương hiệu PRV phổ biến do Phúc Minh phân phối:

• VYC - Tây Ban Nha

• SAMYANG – Hàn Quốc

• OCV - Mỹ

• CLA-VAL - Mỹ

• ASCO CO2 - Đức

• Yoshitake – Nhật Bản

• VENN - Nhật

• SPIRAX SARCO – Đức

• TLV – Nhật

• YOUYOON – Hàn Quốc

---

7. Ứng dụng Pressure Reducing Valve trong công nghiệp

✅ 7.1 Nhà máy thực phẩm – đồ uống

Ổn định áp hơi cho hệ thống nồi hấp, máy thanh trùng, đường ống CIP.

✅ 7.2 Dệt nhuộm

Giảm áp hơi từ 8–12 bar xuống còn 2–3 bar cho máy sấy, máy nhuộm.

✅ 7.3 Dược phẩm – mỹ phẩm

Hơi và khí nén yêu cầu độ ổn định cao → cần PRV pilot.

✅ 7.4 Nhà máy hóa chất

Yêu cầu van inox, chịu ăn mòn và độ chính xác cao.

✅ 7.5 Hệ thống HVAC – Chiller

Giảm áp nước lạnh để tránh vỡ coil, hư bơm.

---

8. Hướng dẫn lắp đặt PRV đúng kỹ thuật

✅ 8.1 Yêu cầu đường ống

• Lắp strainer lọc rác 20–80 mesh trước PRV

• Đảm bảo chiều dài đoạn thẳng:

  • 10D trước van

  • 5D sau van

✅ 8.2 Hướng dòng và vị trí

• Lắp đứng hoặc ngang tùy khuyến cáo hãng

• Không lắp van quá gần co – tê – van góc

✅ 8.3 Lắp van an toàn (Safety Valve) phía sau PRV

Tránh trường hợp PRV hỏng → áp tăng đột biến → gây nổ.

✅ 8.4 Cài đặt áp suất

Điều chỉnh từ áp thấp → lên dần, không chỉnh từ cao xuống.

---

9. Dấu hiệu PRV bị hỏng – Cách xử lý

✅ Dấu hiệu:

• Áp suất đầu ra dao động mạnh

• Rò rỉ hơi/nước

• PRV không đóng kín

• Áp suất đầu ra cao hơn mức cài đặt

✅ Nguyên nhân:

• Màng hoặc piston hỏng

• Lò xo yếu

• Rác bám vào seat

• Không có strainer lọc rác

→ Khuyến nghị bảo trì 6–12 tháng/lần.

---
