Nguyên Lý Hoạt Động Van Một Chiều – Cơ Chế Tự Động Ngăn Dòng Chảy Ngược

📝 Giới Thiệu

Van một chiều (Check Valve) là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp, được sử dụng rộng rãi trong nước, hơi, khí nén, dầu khí và hóa chất.

Chức năng chính của van một chiều là:
👉 Ngăn dòng chảy ngược, bảo vệ thiết bị như bơm, máy nén và hệ thống đường ống.

👉 Điểm đặc biệt: van hoạt động hoàn toàn tự động, không cần điều khiển.

---

Van Một Chiều Là Gì?

Van một chiều (Check Valve) là loại van:

• Chỉ cho phép dòng chảy theo một hướng
• Tự động đóng khi dòng chảy đảo chiều

👉 Không cần tay quay, điện hay khí nén

---

Tên gọi khác:

• Check Valve
• Non-return Valve (NRV)
• One-way valve

---

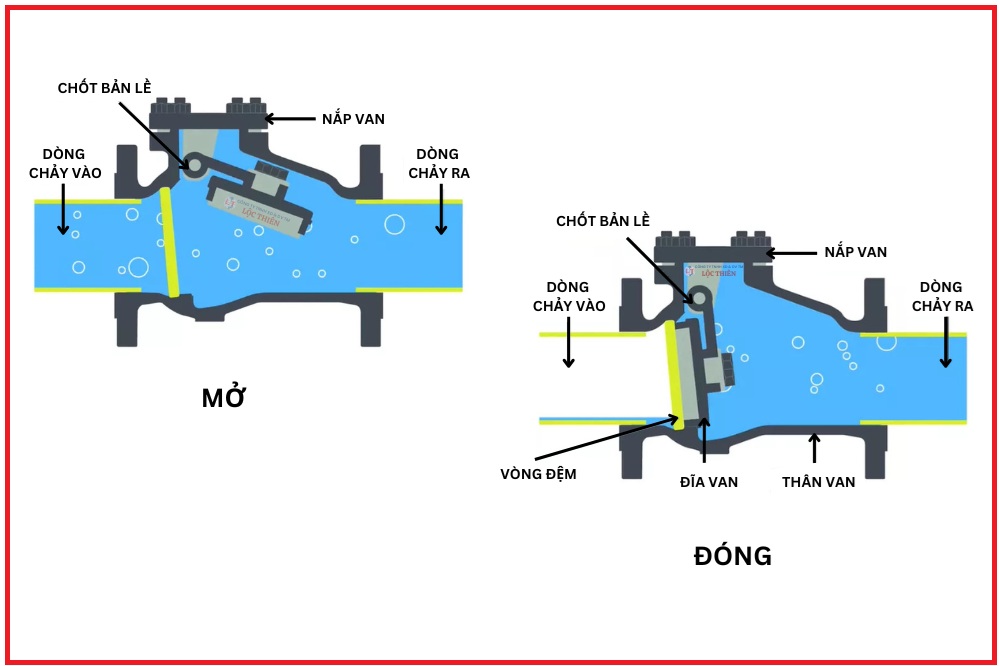

Nguyên Lý Hoạt Động Van Một Chiều

🔧 Cơ Chế Hoạt Động Cơ Bản

Van một chiều hoạt động dựa trên:
👉 Áp lực của dòng chảy (flow pressure)

• Khi áp lực đầu vào > lực đóng → van mở
• Khi áp lực giảm hoặc đảo chiều → van đóng

---

🔄 Khi Dòng Chảy Thuận

• Áp lực dòng chảy đẩy đĩa van / lá van mở
• Dòng chảy đi qua

👉 Van mở tự động

📌 Điều kiện mở:

• Áp suất đủ lớn (cracking pressure)

---

🔒 Khi Dòng Chảy Ngược

• Áp lực giảm hoặc đảo chiều
• Trọng lực hoặc lò xo đẩy đĩa về vị trí đóng

👉 Ngăn dòng chảy ngược hoàn toàn

📌 Mục đích:

• Bảo vệ bơm
• Tránh va đập thủy lực

---

Nguyên Lý Dòng Chảy

👉 Van chỉ cho dòng chảy theo 1 hướng:

• Hướng đúng → mở
• Hướng ngược → đóng

📌 Không cần tác động bên ngoài

---

Các Loại Van Một Chiều Và Nguyên Lý Hoạt Động

1. Van Một Chiều Lá Lật (Swing Check Valve)

🔧 Cấu tạo:

• Đĩa van dạng cánh lật

👉 Nguyên lý:

• Dòng chảy đẩy lá van mở
• Khi đảo chiều → lá đóng lại

📌 Ứng dụng:

• Nước
• Đường ống lớn

---

2. Van Một Chiều Lò Xo (Spring Check Valve)

🔧 Cấu tạo:

• Có lò xo hỗ trợ đóng

👉 Nguyên lý:

• Áp lực đẩy thắng lực lò xo → mở
• Khi mất áp → lò xo đóng nhanh

📌 Ưu điểm:

• Đóng nhanh
• Giảm búa nước

---

3. Van Một Chiều Đĩa (Lift Check Valve)

🔧 Cấu tạo:

• Đĩa nâng lên xuống

👉 Nguyên lý:

• Giống van cầu
• Đĩa nâng khi có áp

📌 Ứng dụng:

• Hơi
• Áp lực cao

---

4. Van Một Chiều Cánh Bướm (Dual Plate)

🔧 Cấu tạo:

• 2 cánh mở

👉 Nguyên lý:

• Dòng chảy mở 2 cánh
• Lò xo đóng nhanh

📌 Ứng dụng:

• Công nghiệp lớn
• Hệ thống áp cao

---

5. Van Một Chiều Bi (Ball Check Valve)

🔧 Cấu tạo:

• Bi tròn

👉 Nguyên lý:

• Dòng đẩy bi lên
• Khi ngược → bi chặn

📌 Ứng dụng:

• Nước thải
• Bùn

---

Ưu Điểm Của Van Một Chiều

✅ Hoạt động tự động
✅ Bảo vệ hệ thống
✅ Ngăn chảy ngược hiệu quả
✅ Không cần điều khiển

---

Nhược Điểm

❌ Không điều tiết được
❌ Có thể gây búa nước nếu chọn sai
❌ Cần chọn đúng hướng lắp

---

Ứng Dụng Van Một Chiều

Van một chiều được dùng trong:

• Hệ thống bơm nước
• Trạm cấp nước
• Hệ thống hơi
• Khí nén
• Dầu khí
• Hóa chất

---

Phân Loại Theo Môi Chất

💧 Nước

• Swing check
• Wafer check

---

🔥 Hơi nóng (Steam)

• Lift check valve
• Van thép chịu nhiệt

---

💨 Khí nén

• Spring check
• Inline check

---

🛢 Dầu khí

• Ball check
• Swing check

---

🧪 Hóa chất

• Inox / PTFE

---

Cách Chọn Van Một Chiều

👉 Dựa vào:

• Môi chất
• Áp suất
• Nhiệt độ
• Tốc độ dòng chảy

👉 Quan trọng nhất:

• Hướng dòng chảy (flow direction)

---

Lưu Ý Khi Lắp Đặt

⚠️ Lắp đúng chiều mũi tên
⚠️ Chọn đúng loại theo vị trí (ngang / đứng)
⚠️ Tránh rung lắc

---

So Sánh Với Các Loại Van Khác

---

Kết Luận

Nguyên lý hoạt động van một chiều rất đặc biệt:

👉 Hoạt động tự động dựa vào áp lực dòng chảy

Nhờ đó, van đóng vai trò quan trọng trong:

• Bảo vệ hệ thống
• Ngăn chảy ngược
• Tăng độ an toàn
