Nguyên Lý Hoạt Động Van Cửa (Van Cổng) – Cách Vận Hành Và Ứng Dụng Thực Tế

📝 Giới Thiệu

Van cửa (Gate Valve) là một trong những loại van công nghiệp phổ biến nhất, được sử dụng rộng rãi trong các hệ thống nước, hơi, dầu, khí và hóa chất.

Chức năng chính của van cửa là đóng/mở hoàn toàn dòng chảy, giúp hệ thống vận hành ổn định và an toàn.

👉 Điểm đặc biệt của van cửa nằm ở nguyên lý hoạt động dạng nâng – hạ giống cánh cổng, giúp dòng chảy đi qua gần như không bị cản trở.

Van Cửa (Van Cổng) Là Gì?

Van cửa (Gate Valve) là loại van dùng để:

• Đóng hoàn toàn dòng chảy
• Mở hoàn toàn dòng chảy

👉 Không phù hợp để điều tiết lưu lượng

Van hoạt động dựa trên cơ chế:

• Đĩa van (gate) di chuyển lên xuống theo phương thẳng đứng

Nguyên Lý Hoạt Động Van Cửa

🔧 Cơ Chế Hoạt Động Cơ Bản

Van cửa hoạt động dựa trên:
👉 Chuyển động tịnh tiến lên – xuống của đĩa van thông qua trục van

• Khi quay tay quay → trục van chuyển động
• Trục kéo đĩa van lên hoặc đẩy xuống

🔄 Quá Trình Mở Van

• Xoay tay quay ngược chiều kim đồng hồ
• Trục van đi lên
• Đĩa van nâng lên khỏi seat

👉 Dòng chảy được mở hoàn toàn
👉 Lưu chất đi qua gần như không bị cản trở

📌 Khi mở hoàn toàn:

• Không gây tụt áp đáng kể
• Lưu lượng tối đa

🔒 Quá Trình Đóng Van

• Xoay tay quay theo chiều kim đồng hồ
• Trục van đi xuống
• Đĩa van ép chặt vào seat

👉 Chặn hoàn toàn dòng chảy
👉 Đảm bảo độ kín cao

📌 Khi đóng:

• Đĩa van tiếp xúc kín với bề mặt làm kín
• Ngăn rò rỉ hiệu quả

⚙️ Cơ Chế Truyền Động

Van cửa có thể vận hành bằng:

1. Tay quay (Manual)

• Phổ biến nhất
• Điều khiển trực tiếp

2. Điều khiển điện

• Motor quay → trục nâng/hạ

3. Điều khiển khí nén

• Dùng piston khí

👉 Nhưng tất cả đều dựa trên nguyên lý:
di chuyển đĩa van lên/xuống

Nguyên Lý Dòng Chảy Trong Van Cửa

👉 Khi van mở hoàn toàn:

• Đĩa van nằm ngoài dòng chảy
• Dòng chảy đi thẳng qua

📌 Kết quả:

• Tổn thất áp suất rất thấp
• Không gây nhiễu dòng

👉 Đây là ưu điểm lớn nhất của van cửa so với van cầu

Các Giai Đoạn Hoạt Động Chi Tiết

1. Trạng thái đóng hoàn toàn

• Đĩa van ép sát seat
• Không có dòng chảy

2. Trạng thái mở một phần (không khuyến khích)

• Dòng chảy bị cản
• Dễ gây rung và mài mòn

3. Trạng thái mở hoàn toàn

• Đĩa van nâng lên hết hành trình
• Dòng chảy tự do

👉 Van cửa nên dùng ở 2 trạng thái:

• Mở hoàn toàn
• Đóng hoàn toàn

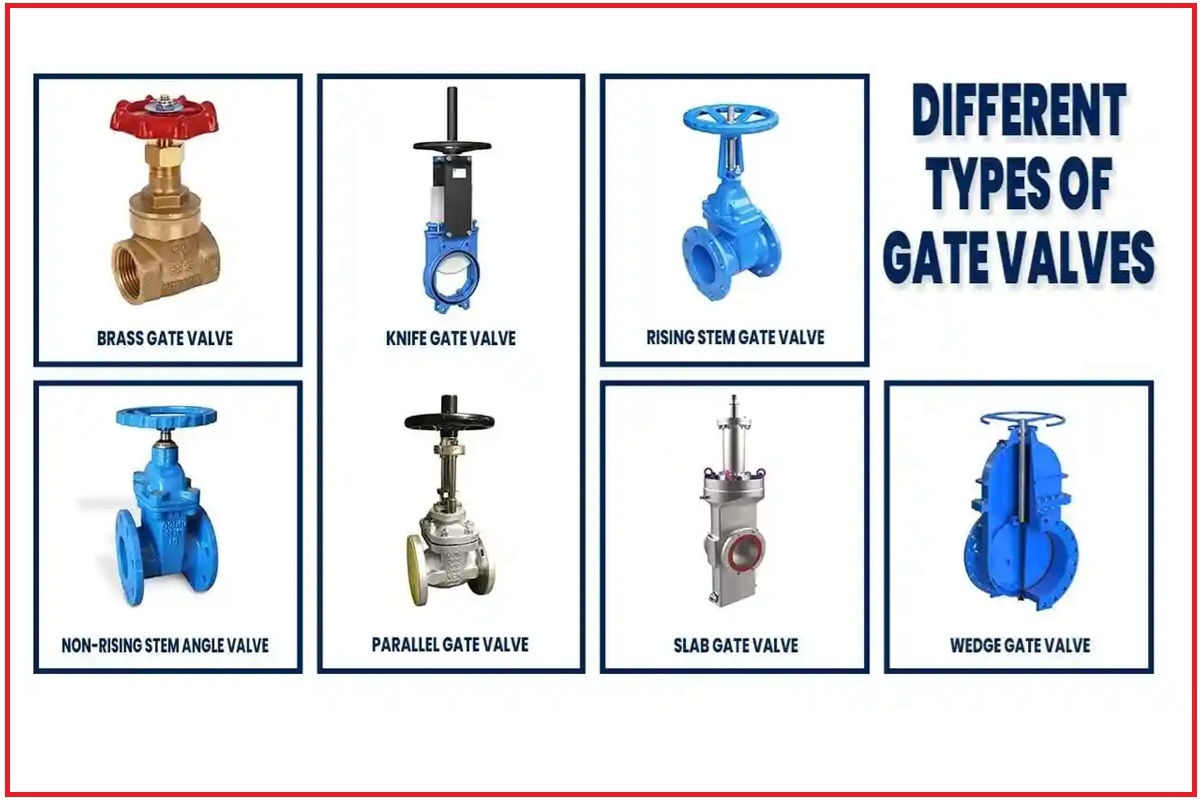

Nguyên Lý Hoạt Động Theo Từng Loại Van Cửa

1. Van Cửa Ty Nổi (Rising Stem)

• Trục van nâng lên khi mở
• Dễ quan sát trạng thái

👉 Nguyên lý:

• Trục + đĩa cùng di chuyển lên xuống

2. Van Cửa Ty Chìm (Non-rising Stem)

• Trục không nâng lên
• Đĩa van di chuyển bên trong

👉 Nguyên lý:

• Trục quay → đĩa tịnh tiến

3. Van Cửa Nêm (Wedge Gate Valve)

• Đĩa dạng nêm

👉 Nguyên lý:

• Ép chặt vào seat → kín cao

4. Van Cửa Dao (Knife Gate Valve)

• Đĩa dạng lưỡi dao

👉 Nguyên lý:

• Cắt qua dòng bùn, chất rắn

Ưu Điểm Của Nguyên Lý Van Cửa

✅ Dòng chảy thẳng → không cản trở
✅ Tổn thất áp suất cực thấp
✅ Độ kín cao
✅ Phù hợp đường ống lớn

Nhược Điểm

❌ Không dùng để điều tiết lưu lượng
❌ Đóng mở chậm
❌ Dễ mài mòn nếu mở một phần

👉 Nếu dùng sai (điều tiết):

• Đĩa van bị xói mòn nhanh

Ứng Dụng Thực Tế

Van cửa được sử dụng trong:

• Hệ thống cấp thoát nước
• Nhà máy điện
• Hệ thống hơi (steam)
• Dầu khí
• Hóa chất
• PCCC

Khi Nào Nên Dùng Van Cửa?

👉 Nên dùng khi:

• Cần đóng/mở hoàn toàn
• Cần lưu lượng lớn
• Cần giảm tổn thất áp

👉 Không nên dùng khi:

• Cần điều tiết dòng chảy

Kết Luận

Nguyên lý hoạt động của van cửa (van cổng) rất đơn giản nhưng cực kỳ hiệu quả:

👉 Dựa trên chuyển động nâng – hạ của đĩa van để đóng/mở dòng chảy

Việc hiểu rõ nguyên lý này giúp bạn:

• Chọn đúng loại van
• Tránh hư hỏng
• Tối ưu hệ thống
