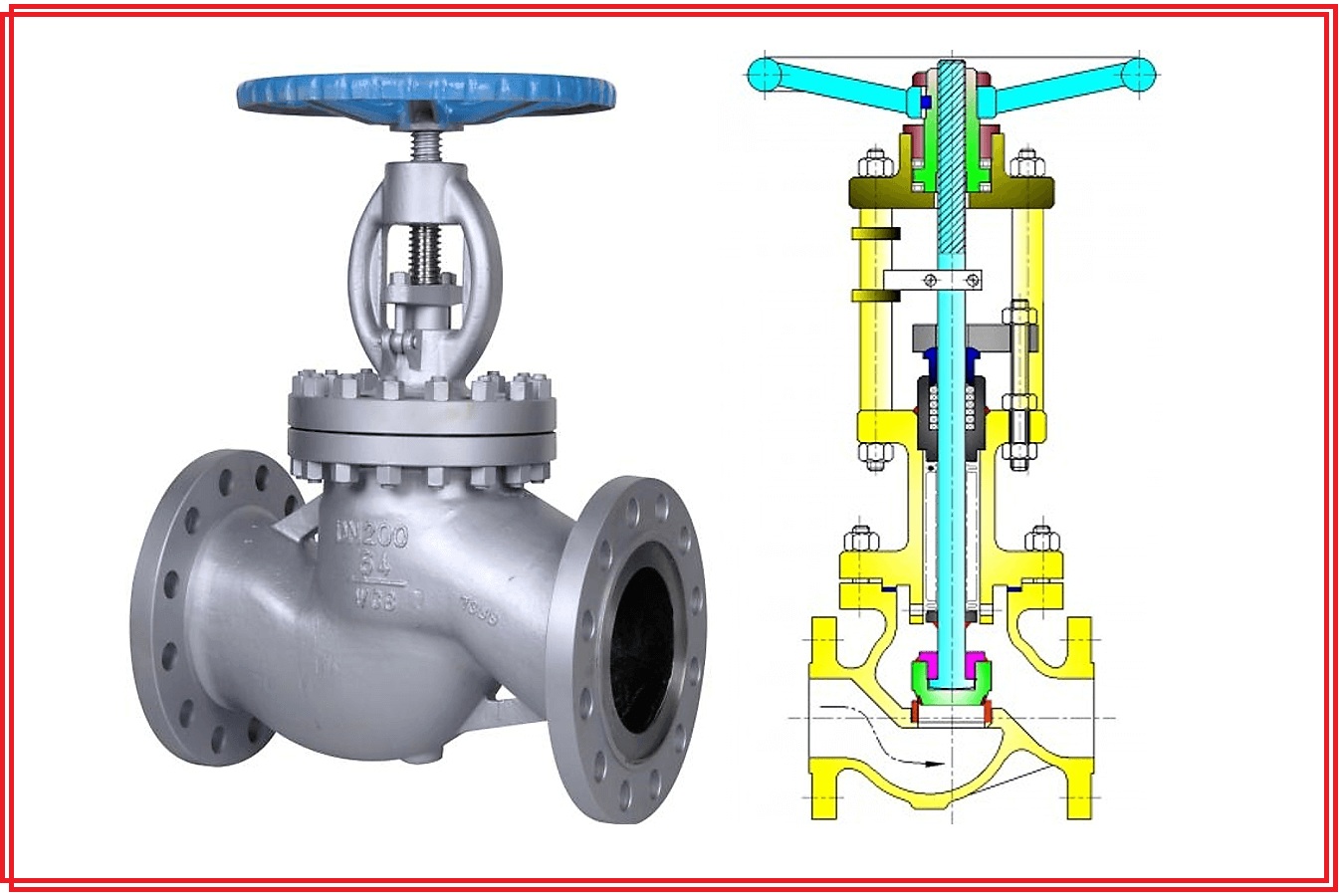

Nguyên Lý Hoạt Động Van Cầu – Cơ Chế Điều Tiết Dòng Chảy Chính Xác

📝 Giới Thiệu

Van cầu (Globe Valve) là loại van công nghiệp được sử dụng rộng rãi trong các hệ thống hơi nóng (steam), khí, nước, dầu và hóa chất nhờ khả năng điều tiết lưu lượng chính xác và độ kín cao.

Khác với van cổng hay van bi, van cầu hoạt động theo nguyên lý điều khiển dòng chảy thông qua chuyển động lên xuống của đĩa van, giúp kiểm soát lưu lượng hiệu quả.

Van Cầu Là Gì?

Van cầu (Globe Valve) là loại van dùng để:

• Đóng/mở dòng chảy
• Điều tiết lưu lượng
• Kiểm soát áp suất

👉 Đây là loại van điều tiết phổ biến nhất trong công nghiệp

Nguyên Lý Hoạt Động Van Cầu

🔧 Cơ Chế Hoạt Động Cơ Bản

Van cầu hoạt động dựa trên:
👉 Chuyển động tịnh tiến (lên – xuống) của đĩa van thông qua trục van

• Khi quay tay quay → trục van chuyển động
• Trục kéo đĩa van lên hoặc đẩy xuống

👉 Đĩa van di chuyển gần hoặc xa seat → thay đổi tiết diện dòng chảy

🔄 Quá Trình Mở Van

• Xoay tay quay ngược chiều kim đồng hồ
• Trục van nâng lên
• Đĩa van tách khỏi seat

👉 Dòng chảy bắt đầu đi qua khe hở giữa đĩa và seat

📌 Lưu lượng tăng dần theo độ mở
👉 Đây là ưu điểm giúp điều tiết chính xác

🔒 Quá Trình Đóng Van

• Xoay tay quay theo chiều kim đồng hồ
• Trục van hạ xuống
• Đĩa van ép chặt vào seat

👉 Chặn hoàn toàn dòng chảy
👉 Đảm bảo độ kín cao

⚙️ Cơ Chế Điều Tiết Lưu Lượng

👉 Điểm đặc biệt của van cầu:

• Đĩa van không mở/đóng đột ngột
• Mà thay đổi vị trí từ từ

👉 Khi đĩa càng gần seat:

• Diện tích dòng chảy giảm
• Lưu lượng giảm

👉 Khi đĩa nâng cao:

• Diện tích tăng
• Lưu lượng tăng

📌 Cho phép điều chỉnh từ 0 – 100% lưu lượng

Nguyên Lý Dòng Chảy Bên Trong Van Cầu

👉 Khác với van cổng:

• Dòng chảy trong van cầu bị đổi hướng (thường dạng chữ Z hoặc chữ S)
• Tạo ra lực cản và tổn thất áp suất

📌 Đặc điểm:

• Điều tiết tốt
• Nhưng áp suất giảm đáng kể

Các Giai Đoạn Hoạt Động

1. Đóng hoàn toàn

• Đĩa van ép sát seat
• Không có dòng chảy

2. Mở một phần (trạng thái tối ưu)

• Điều tiết lưu lượng
• Kiểm soát chính xác

3. Mở hoàn toàn

• Lưu lượng tối đa
• Nhưng vẫn có tổn thất áp

Nguyên Lý Theo Từng Loại Van Cầu

1. Van Cầu Chữ Ngã (Y-Pattern)

• Dòng chảy ít đổi hướng hơn

👉 Nguyên lý:

• Giảm tổn thất áp
• Tăng hiệu suất dòng chảy

2. Van Cầu Chữ Z (Standard Globe)

• Dòng chảy đổi hướng nhiều

👉 Nguyên lý:

• Điều tiết tốt nhất
• Tổn thất áp cao

3. Van Cầu Điều Khiển (Control Globe Valve)

• Dùng actuator

👉 Nguyên lý:

• Điều chỉnh tự động theo tín hiệu

Ưu Điểm Của Nguyên Lý Van Cầu

✅ Điều tiết lưu lượng chính xác
✅ Độ kín cao
✅ Hoạt động ổn định
✅ Phù hợp hệ thống hơi

Nhược Điểm

❌ Tổn thất áp suất lớn
❌ Dòng chảy bị cản trở
❌ Không phù hợp lưu lượng lớn

Ứng Dụng Thực Tế

Van cầu được sử dụng trong:

• Hệ thống hơi nóng (steam)
• Nhà máy nhiệt điện
• Hệ thống khí nén
• Dầu khí
• Hóa chất
• Nhà máy công nghiệp

Khi Nào Nên Dùng Van Cầu?

👉 Nên dùng khi:

• Cần điều tiết lưu lượng
• Cần kiểm soát áp suất
• Hệ thống hơi

👉 Không nên dùng khi:

• Cần lưu lượng lớn, tổn thất thấp

So Sánh Nguyên Lý Với Van Khác

Kết Luận

Nguyên lý hoạt động của van cầu dựa trên:

👉 Chuyển động lên xuống của đĩa van để điều chỉnh dòng chảy

Đây là lý do van cầu trở thành lựa chọn hàng đầu trong các hệ thống:

• Hơi nóng
• Điều tiết lưu lượng
• Áp suất cao
