Nguyên Lý Hoạt Động Van Bướm – Cơ Chế Đóng Mở Nhanh Và Điều Tiết Hiệu Quả

📝 Giới Thiệu

Van bướm (Butterfly Valve) là một trong những loại van công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong các hệ thống nước, HVAC, PCCC, xử lý nước, hóa chất và công nghiệp nhẹ.

Điểm nổi bật của van bướm là:
👉 Thiết kế nhỏ gọn, đóng mở nhanh, giá thành thấp và dễ tự động hóa

Van Bướm Là Gì?

Van bướm là loại van sử dụng:
👉 Một đĩa tròn (disc) xoay quanh trục để kiểm soát dòng chảy

• Khi đĩa song song dòng chảy → van mở
• Khi đĩa vuông góc dòng chảy → van đóng

Tên gọi khác:

• Butterfly Valve
• Van cánh bướm
• Van điều tiết bướm

Cấu Tạo Van Bướm

Van bướm gồm các bộ phận chính:

1. Thân Van (Body)

• Chứa toàn bộ cơ cấu
• Kết nối với đường ống

Vật liệu:

• Gang
• Inox
• Thép
• Nhựa

2. Đĩa Van (Disc)

• Bộ phận chính điều khiển dòng chảy
• Dạng tròn giống cánh bướm

👉 Quyết định mức độ lưu lượng

3. Trục Van (Stem)

• Truyền chuyển động xoay
• Kết nối actuator và đĩa

4. Seat (Gioăng làm kín)

• Làm kín giữa đĩa và thân van

Vật liệu:

• EPDM
• NBR
• PTFE
• Viton

5. Bộ điều khiển

• Tay gạt
• Tay quay
• Điện
• Khí nén

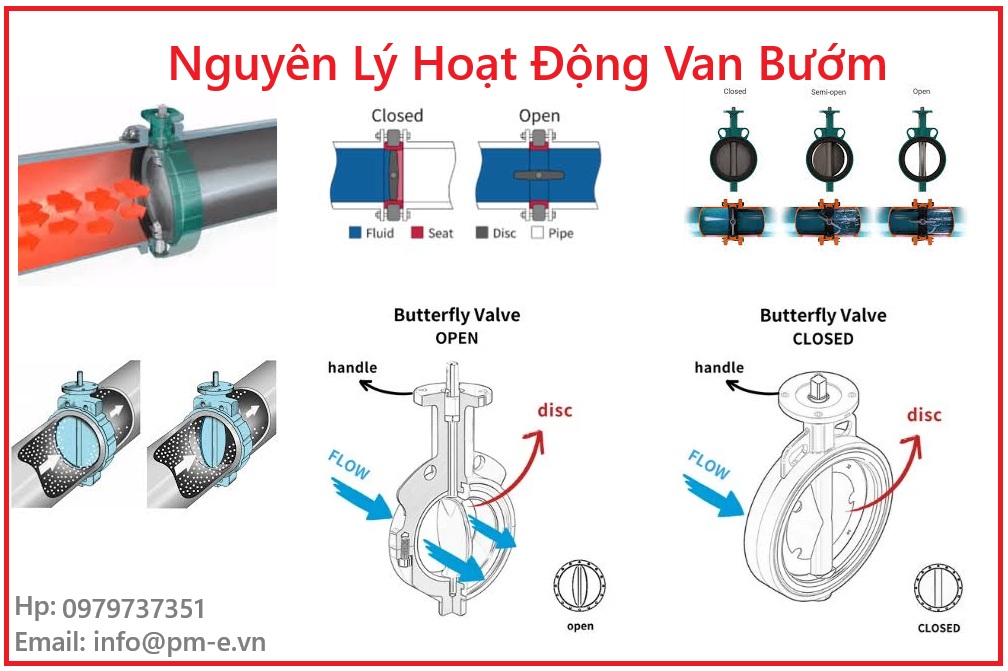

Nguyên Lý Hoạt Động Van Bướm

🔧 Cơ Chế Hoạt Động Cơ Bản

Van bướm hoạt động dựa trên:
👉 Chuyển động xoay 90° của đĩa van quanh trục

• Trục xoay → kéo đĩa xoay theo

🔄 Khi Mở Van

• Đĩa van xoay song song với dòng chảy
• Lưu chất đi qua dễ dàng

👉 Dòng chảy gần như không bị cản trở

📌 Đặc điểm:

• Tổn thất áp thấp
• Lưu lượng lớn

🔒 Khi Đóng Van

• Đĩa xoay vuông góc dòng chảy
• Ép vào seat

👉 Chặn hoàn toàn dòng chảy

📌 Đặc điểm:

• Kín tốt (tùy vật liệu seat)
• Đóng mở nhanh

⚙️ Khi Điều Tiết

• Đĩa mở một góc từ 0°–90°

👉 Điều chỉnh lưu lượng

📌 Lưu ý:

• Có thể điều tiết nhưng không chính xác bằng van cầu

Nguyên Lý Dòng Chảy Trong Van Bướm

👉 Khi mở:

• Đĩa nằm trong dòng chảy
• Tạo một phần cản trở

📌 Kết quả:

• Có tổn thất áp nhẹ
• Nhưng vẫn hiệu quả với hệ thống lớn

Các Loại Van Bướm Và Nguyên Lý Hoạt Động

1. Van Bướm Wafer

• Kẹp giữa 2 mặt bích

👉 Nguyên lý:

• Đĩa xoay trong thân kẹp

2. Van Bướm Lug

• Có tai ren bắt bulong

👉 Nguyên lý:

• Dễ tháo 1 bên đường ống

3. Van Bướm Mặt Bích

• Kết nối flange

👉 Nguyên lý:

• Dùng cho áp lực cao

4. Van Bướm Điều Khiển Điện/Khí Nén

• Tự động hóa

👉 Nguyên lý:

• Motor hoặc khí nén xoay trục

Ưu Điểm Của Van Bướm

✅ Đóng mở nhanh (90°)
✅ Thiết kế nhỏ gọn
✅ Giá thành thấp
✅ Dễ tự động hóa
✅ Phù hợp đường ống lớn

Nhược Điểm

❌ Có cản trở dòng chảy
❌ Không kín tuyệt đối như van bi
❌ Không phù hợp áp suất quá cao

Ứng Dụng Van Bướm

Van bướm được sử dụng rộng rãi trong:

• Hệ thống nước sạch
• HVAC / Chiller
• PCCC
• Nhà máy xử lý nước
• Công nghiệp thực phẩm
• Hóa chất nhẹ

Khi Nào Nên Dùng Van Bướm?

👉 Nên dùng khi:

• Cần đóng mở nhanh
• Đường ống lớn
• Cần chi phí thấp

👉 Không nên dùng khi:

• Cần kín tuyệt đối
• Áp suất cao đặc biệt

So Sánh Nguyên Lý Với Các Loại Van Khác

Kết Luận

Nguyên lý hoạt động của van bướm rất đơn giản:

👉 Xoay đĩa 90° để đóng hoặc mở dòng chảy

Nhờ thiết kế này, van bướm trở thành lựa chọn tối ưu cho:

• Hệ thống nước
• HVAC
• Công nghiệp quy mô lớn
