Nguyên Lý Hoạt Động Van Bi – Cơ Chế Đóng Mở Nhanh Và Kín Tuyệt Đối

📝 Giới Thiệu

Van bi (Ball Valve) là một trong những loại van công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong các hệ thống nước, khí nén, dầu khí, hóa chất và thực phẩm.

Điểm nổi bật của van bi là khả năng đóng mở cực nhanh chỉ với 1/4 vòng (90°) và độ kín gần như tuyệt đối, giúp hạn chế rò rỉ tối đa.

---

Van Bi Là Gì?

Van bi (Ball Valve) là loại van sử dụng:
👉 Một quả bi rỗng có lỗ xuyên tâm để kiểm soát dòng chảy

• Khi lỗ bi thẳng hàng với dòng chảy → van mở
• Khi xoay lệch 90° → van đóng

---

Tên gọi khác:

• Ball Valve
• Van bi điều khiển
• Van bi tay gạt
• Quarter-turn valve

---

Cấu Tạo Van Bi

Van bi có cấu tạo gồm các bộ phận chính:

---

1. Thân Van (Body)

• Chứa toàn bộ cấu trúc
• Kết nối đường ống

Vật liệu:

• Đồng
• Inox
• Thép
• Nhựa

---

2. Bi Van (Ball)

• Quả bi có lỗ xuyên tâm
• Là bộ phận đóng/mở chính

👉 Quyết định lưu lượng

---

3. Trục Van (Stem)

• Kết nối tay gạt với bi
• Truyền chuyển động xoay

---

4. Seat (Gioăng Làm Kín)

• Tiếp xúc với bi

Vật liệu:

• PTFE (Teflon)
• NBR
• Kim loại

👉 Đảm bảo kín tuyệt đối

---

5. Bộ Điều Khiển

• Tay gạt
• Tay quay
• Điện
• Khí nén

---

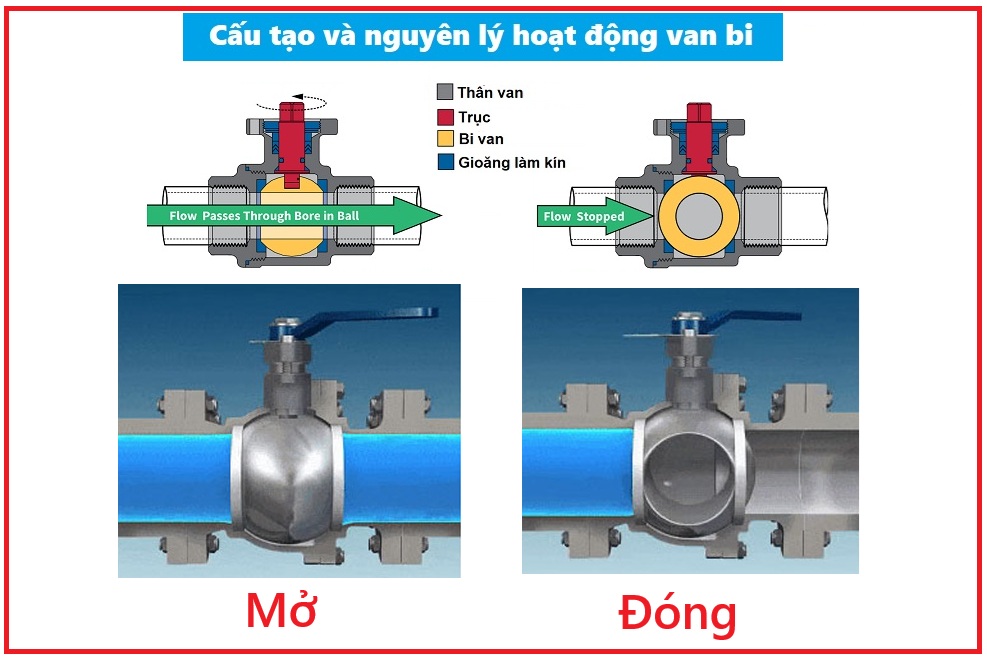

Nguyên Lý Hoạt Động Van Bi

🔧 Cơ Chế Hoạt Động Cơ Bản

Van bi hoạt động dựa trên:
👉 Chuyển động xoay 90° của quả bi

• Tay gạt quay → trục quay → bi xoay

---

🔄 Trạng Thái Mở

• Tay gạt song song với đường ống
• Lỗ bi trùng với dòng chảy

👉 Dòng chảy đi qua tự do

📌 Đặc điểm:

• Tổn thất áp rất thấp
• Lưu lượng lớn

---

🔒 Trạng Thái Đóng

• Tay gạt vuông góc với đường ống
• Lỗ bi không trùng

👉 Dòng chảy bị chặn hoàn toàn

📌 Đặc điểm:

• Kín tuyệt đối
• Không rò rỉ

---

⚙️ Trạng Thái Điều Tiết (Hạn chế)

• Bi mở một phần

👉 Lưu lượng giảm

⚠️ Lưu ý:

• Không khuyến khích dùng để điều tiết lâu dài
• Dễ làm mòn seat

---

Nguyên Lý Dòng Chảy

👉 Khi mở hoàn toàn:

• Dòng chảy đi thẳng qua lỗ bi
• Không đổi hướng

📌 Kết quả:

• Không gây nhiễu dòng
• Tổn thất áp suất cực thấp

👉 Đây là ưu điểm lớn nhất của van bi

---

Các Loại Van Bi Theo Nguyên Lý

1. Van Bi Full Port

• Lỗ bi bằng đường kính ống

👉 Nguyên lý:

• Dòng chảy tối đa
• Không tụt áp

---

2. Van Bi Reduced Port

• Lỗ nhỏ hơn

👉 Nguyên lý:

• Giảm lưu lượng

---

3. Van Bi 3 Ngã (3-Way)

• Chia dòng

👉 Nguyên lý:

• Điều hướng dòng chảy

---

4. Van Bi Điều Khiển Tự Động

• Dùng điện hoặc khí nén

👉 Nguyên lý:

• Điều khiển từ xa

---

Ưu Điểm Của Van Bi

✅ Đóng mở nhanh (90°)
✅ Kín tuyệt đối
✅ Tổn thất áp thấp
✅ Tuổi thọ cao
✅ Dễ vận hành

---

Nhược Điểm

❌ Không phù hợp điều tiết
❌ Seat dễ mòn nếu dùng sai
❌ Không tốt cho môi chất có cặn

---

Ứng Dụng Van Bi

Van bi được sử dụng trong:

• Hệ thống nước
• Khí nén
• Dầu khí
• Hóa chất
• Thực phẩm
• HVAC

---

Khi Nào Nên Dùng Van Bi?

👉 Nên dùng khi:

• Cần đóng mở nhanh
• Cần độ kín cao
• Hệ thống áp lực

👉 Không nên dùng khi:

• Cần điều tiết chính xác

---

So Sánh Nguyên Lý Với Van Khác

---

Kết Luận

Nguyên lý hoạt động của van bi rất đơn giản:

👉 Xoay quả bi 90° để đóng hoặc mở dòng chảy

Nhờ thiết kế này, van bi trở thành lựa chọn lý tưởng cho:

• Hệ thống cần đóng mở nhanh
• Yêu cầu kín tuyệt đối
• Ứng dụng công nghiệp hiện đại
